LG 15 Sanitärinstallation
Online Muster-LV Vollversion GU-Bau

Herstellen der gesamten sanitären Rohinstallation laut Plan nach Wohnfläche.

Im Leistungsumfang enthalten sind folgende Leistungen: Zentrale Kalt- und Warmwasserversorgung einschließlich Rohrdämmung für Trinkwasser ab Wasserzähler und Hauptabsperrvorrichtung. Abwasserleitungen mit ...

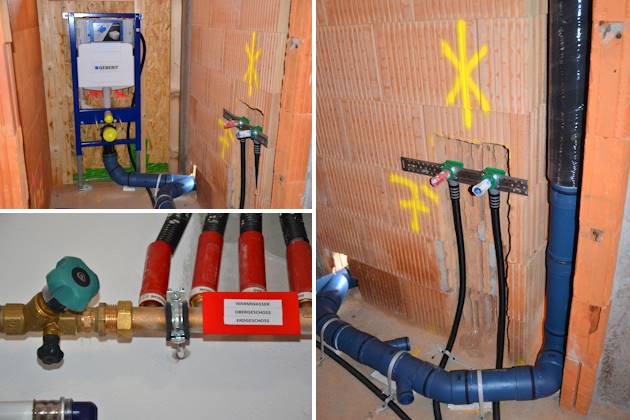

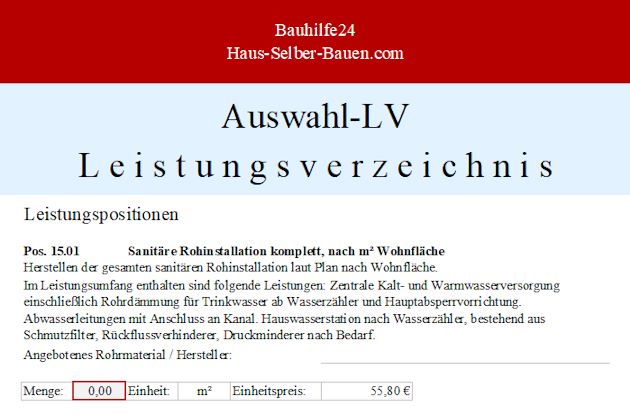

Pos. 15.01 Sanitäre Rohinstallation nach m² (Bild: © bauimbild.com)

Verwenden Sie diese Leistungsposition, wenn Sie zwar einen Hausplan, aber noch keine detaillierte Planung der Sanitärinstallation haben.

Da die Kalkulation nach Quadratmeter Wohnfläche etwas höhere Kosten für die sanitäre Installation ergeben, haben Sie für spätere Änderungen im Zuge der Auftragsvergabe einen entsprechenden Sicherheitspolster.

 LV Praxisbeispiel

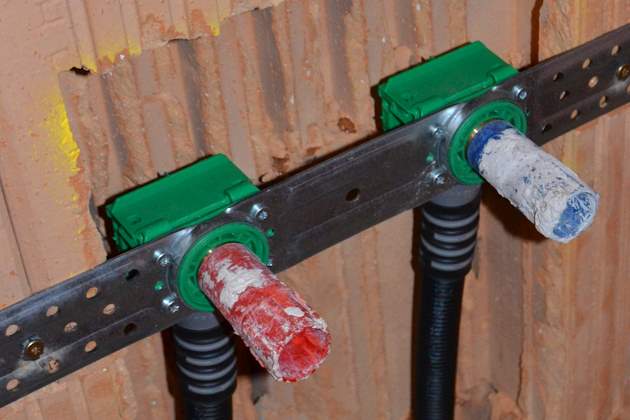

Herstellen der gesamten sanitären Rohinstallation laut Plan nach Anzahl der Anschlüsse für angeführte Sanitäreinrichtungsgegenstände und Geräten.

Anschlüsse laut Plan: (XY = Anzahl / Raum)

Diese Leistungsposition ist optimal, wenn in Ihrem Hausplan bereits alle Sanitäranschlüsse an den richtigen Stellen eingezeichnet sind. In diesem Fall sollten nach Möglichkeit auch schon die Einrichtungen für Küche und Badezimmer weitgehend klar sein. Ihr Plan stellt damit auch die Ausführungsgrundlage für den Installateur dar.

Im Muster-LV ist bei dieser Leistungsposition für die sanitäre Rohinstallation nach Anzahl der Anschlüsse eine Tabelle für die jeweilige Angabe der Anzahl sowie der Lage im Plan nach Raumnummer enthalten.

Damit wird schon im Leistungsverzeichnis festgelegt, wo genau welche Sanitäranschlüsse geplant sind. Die Anzahl der Anschlüsse wird automatisch berechnet und in das Eingabefeld für die Menge übertragen.

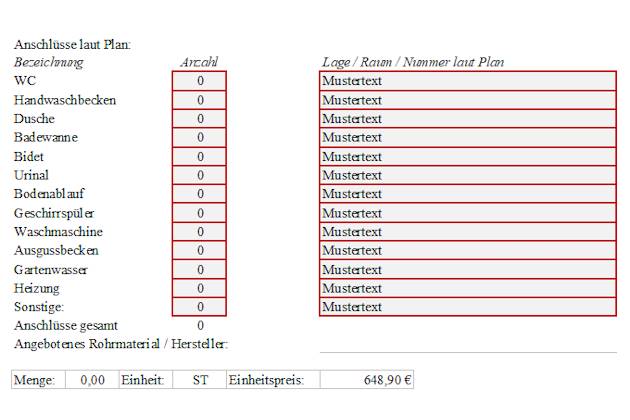

Muster-LV Tabelle Sanitäranschlüsse (Bild: © bauimbild.com)

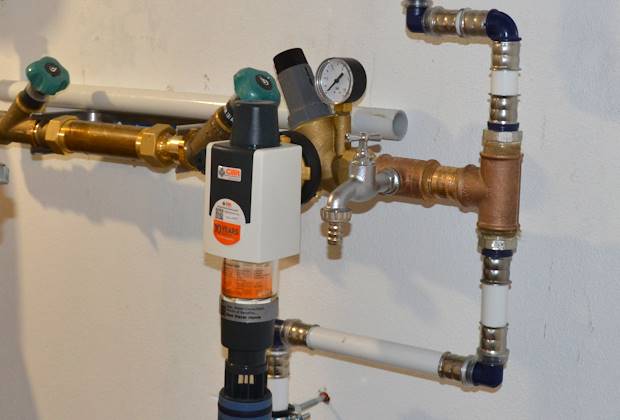

Liefern und nach Wasserzähler installieren einer geprüften und zertifizierten Hauswasserstation mit Gehäuse und Verschraubungen aus Messing. Bestehend aus Druckminderer, Feinfilter in Klarsichthaube / Klarsichtzylinder, Filtereinheit mit Rückspülvorrichtung sowie Rückflussverhinderer mit ...

• Anschlüsse mit Verschraubungen: bis DN 50
• Vordruck / Hinterdruck: bis 16 bar / 1,5 bis 6 bar
• Für Wasser- / Betriebstemperatur: bis 40° C

Pos. 15.03 Hauswasserstation (Bild: © bauimbild.com)

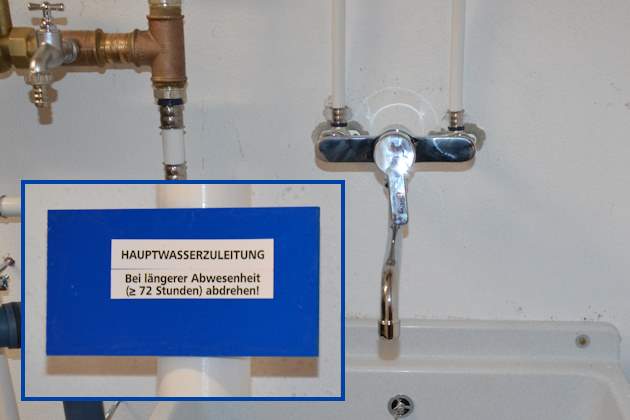

Der Wasserzähler ist nicht im Leistungsumfang enthalten - dieser wird in der Regel vom zuständigen Wasserversorgungsunternehmen zur Verfügung gestellt. Je nach Land können dafür entsprechend den einschlägigen Verordnungen oder gesetzlichen Bestimmungen zusätzliche Kosten anfallen.

Liefern und nach Plan installieren von Metallverbundrohren für kaltes und warmes Trinkwasser, mit Rohrisolierung / Wärmedämmung. Einschließlich aller Form- und Verbindungsstücke / Fittings, Absperrventile, sowie aller ...

• 01. Leitungen DN 10
• 02. Leitungen DN 20
• 03. Leitungen DN 32
• 04. Leitungen DN 50

Diese Leistungsposition können Sie verwenden, wenn Sie vom Fach oder selbst Installateur sind und genau wissen, in welchen Bereichen die Trinkwasserleitungen mit den ausgewählten Rohrdimensionen ausgeführt werden müssen.

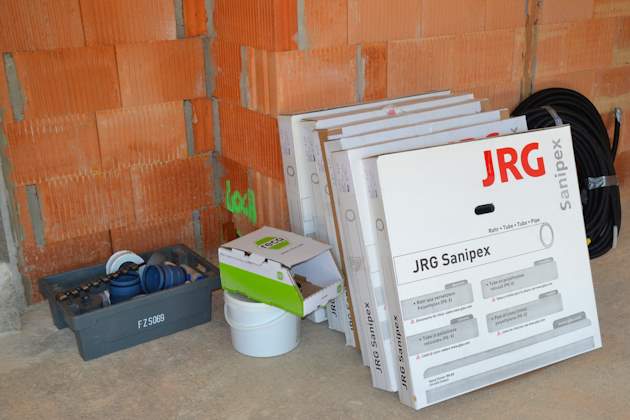

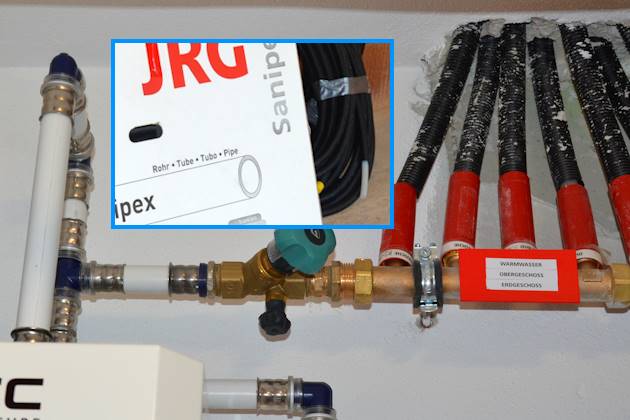

Pos. 15.04 Trinkwasserleitungen (Bild: © bauimbild.com)

Liefern und installieren von Abflussrohren als Steckmuffensystem mit eingebautem Lippendichtring für die Ableitung von kalten, heißen und aggressiven Abwässern innerhalb des Gebäudes. Einschließlich aller Form- und Verbindungsstücke sowie aller ...

• 01. Abwasserrohre DN 50
• 02. Abwasserrohre DN 70
• 03. Abwasserrohre DN 100

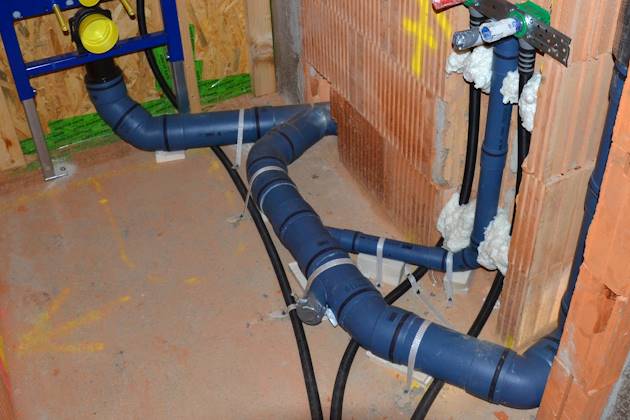

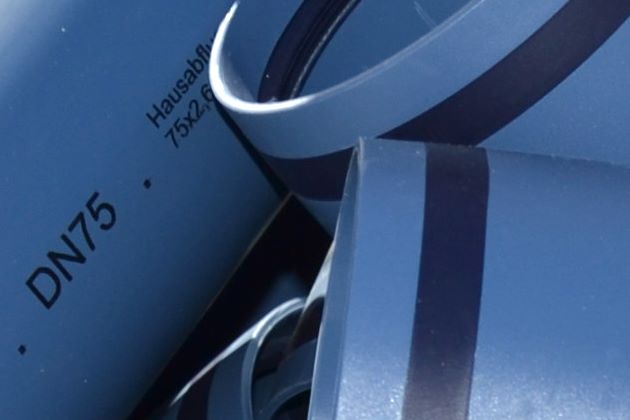

Pos. 15.05 Abwasserrohre (Bild: © bauimbild.com)

Liefern und montieren eines Installationselementes als Vorwandelement für wandhängendes WC aus selbsttragender, pulverbeschichteter Stahlrahmenkonstruktion mit verzinkten, verstellbaren Füßen für Fußbodenaufbau bis ca. 20 cm. Für raum- oder teilhohe Vorwandinstallation mit Trockenbauverkleidung oder Ausmauerung.

Unterputzspülkasten mit Betätigungsplatte mit Wasserspar- / Spül-Stopp-Funktion. Wasseranschluss mit Eckventil vormontiert. Mit WC-Anschlussgarnitur, Anschlussbogen und schallgeschütztem Klemm-/ Pressanschluss aus Rotguss. Einschließlich ...

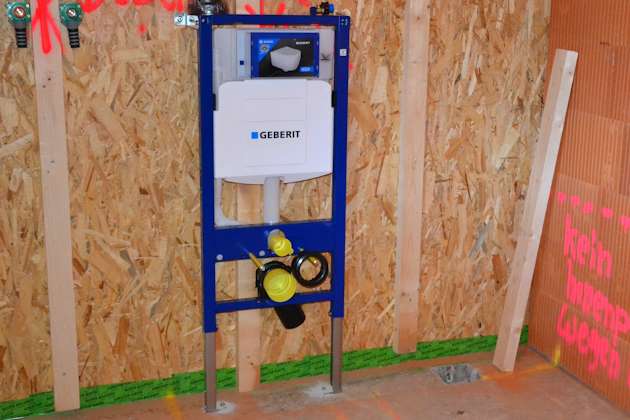

Pos. 15.06 WC Installationselement (Bild: © bauimbild.com)

Installationselemente gibt es nicht nur für WC-Anlagen, sondern auch für Waschtische, Duschen oder Bidets. Diese auch als Vorwandelemente bezeichneten Installationselemente sind professionelle Lösungen, die heute nicht nur beim Trockenbau Standard sind.

Auch im Massivbau stellen diese Montagesysteme eine enorme Erleichterung für die spätere Montage der Sanitäreinrichtungsgegenstände dar.

Im Ziegelmassivbau sind dank der Vorwandelemente keine Stemmarbeiten mehr für die Installation der Installationsleitungen im Mauerwerk nötig.

Zu beachten ist, dass aufgrund der geforderten Luftdichtheit von Wohngebäuden in allen Außenwand-Bereichen ohnehin keine Stemmarbeiten durchgeführt werden dürfen.

Alternative:

Speziell bei Wänden aus Ziegelmauerwerk oder Beton kann die Installation aller nötigen Installationsleitungen auch ohne fertige Installationselemente VOR der jeweiligen Wand erfolgen.

In diesem Fall müssen die Leitungen und Einbauteile so ausgemauert werden, dass ein sicherer Halt und dauerhafte Stabilität der später montierten Sanitäreinrichtungen gewährleistet ist.

Empfehlung:

Obwohl System-Installationselemente auch ohne Ausmauerung ausgeführt werden können, wird eine Ausmauerung mit NF-Ziegeln für eine dauerhaft stabile Ausführung empfohlen.

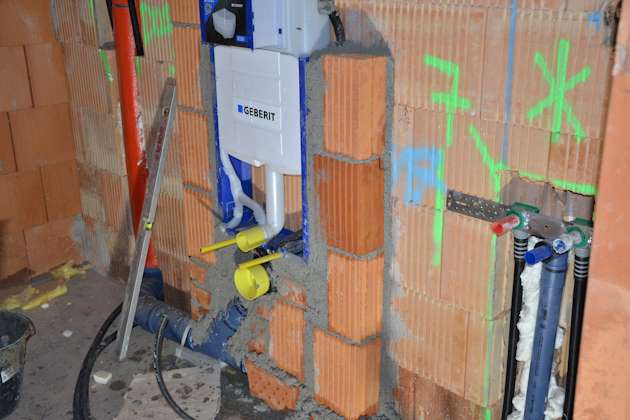

WC Vorwandelement mit Ausmauerung (Bild: © bauimbild.com)

Der am meisten beanspruchte Sanitäreinrichtung ist jedenfalls das WC. Bei der Benützung von an der Wand befestigten WCs kommt es durch die ständige Hebelwirkung auch bei fertigen Installationselementen immer wieder zu Bewegungen, die schlussendlich auch Auswirkungen auf die Fliesen haben können.

Nicht ausgemauerte WC Vorwandelemente sind meistens daran zu erkennen, dass die WC-Muschel beim "Besetzen" nachgibt und sich dadurch auch die Silikonfuge von der Fliesenwand löst. Das schaut dann nach einiger Zeit beispielsweise so aus ...

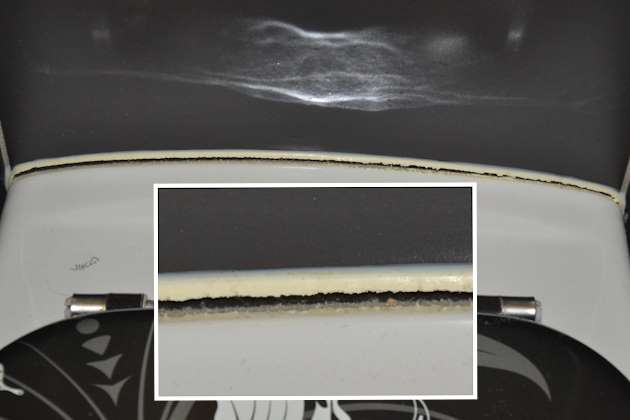

Gerissene Silikonfuge (Bild: © bauimbild.com)

Liefern und installieren eines rückstausicheren Duschbodenablaufs für die Entwässerung von bodenebenen Duschen. Ausführung mit Geruchsverschluss, Rost aus nichtrostendem Stahl und ...

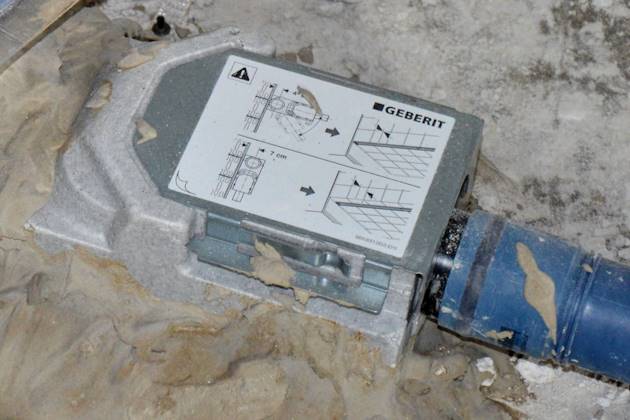

Pos. 15.09 Gully, Bodenablauf (Bild: © bauimbild.com)

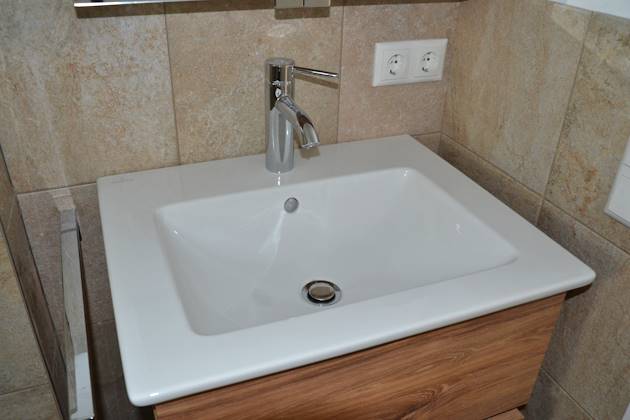

Liefern und mit Schallschutzset montieren eines Waschtischs aus Sanitärkeramik, mit Überlauf, aus der Standard-Produktpalette des Anbieters.

• Größe: bis 60 x 55 cm
• Angebotenes Produkt / Hersteller:

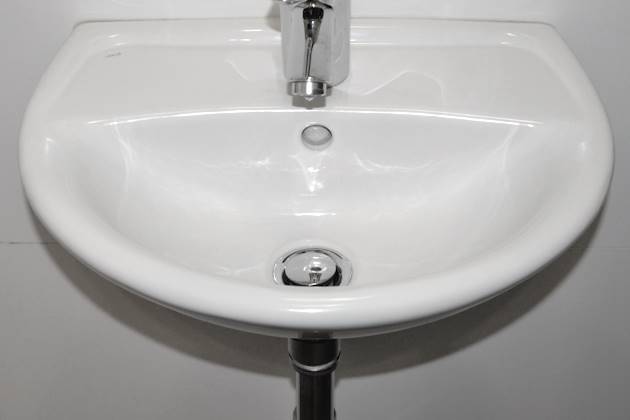

Pos. 15.10 Waschtisch (Bild: © bauimbild.com)

Liefern und mit Schallschutzset montieren eines Doppelwaschtischs aus Sanitärkeramik, mit ...

• Größe: bis 120 x 55 cm
• Angebotenes Produkt / Hersteller:

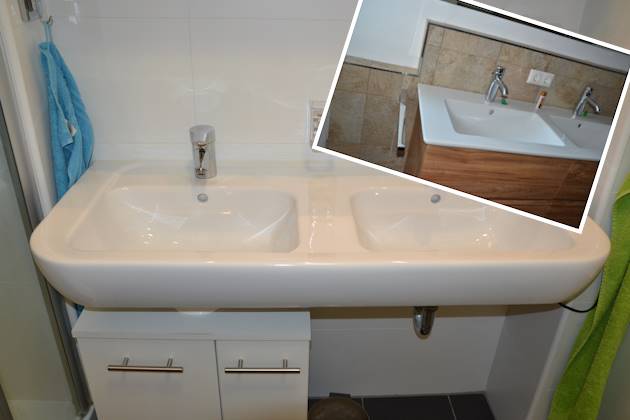

Pos. 15.11 Doppelwaschtisch (Bild: © bauimbild.com)

Liefern und montieren eines Ausgussbeckens aus nicht rostendem Stahl mit Klapprost. Nach Bemusterung und Wahl des Auftraggebers.

Größe: bis 70 x 50 cm
Angebotenes Produkt / Hersteller:

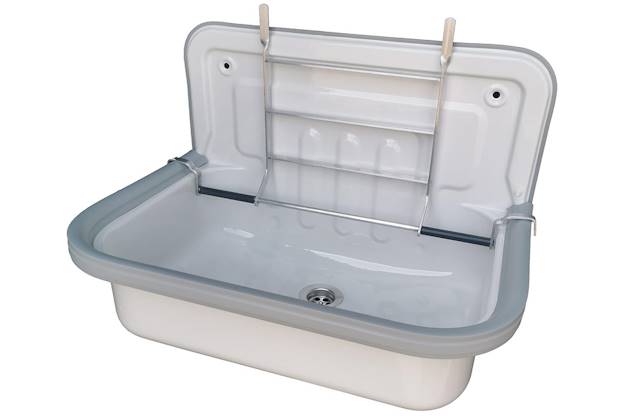

Pos. 15.13 Ausgussbecken (Bildquelle: Amazon Baumarkt)

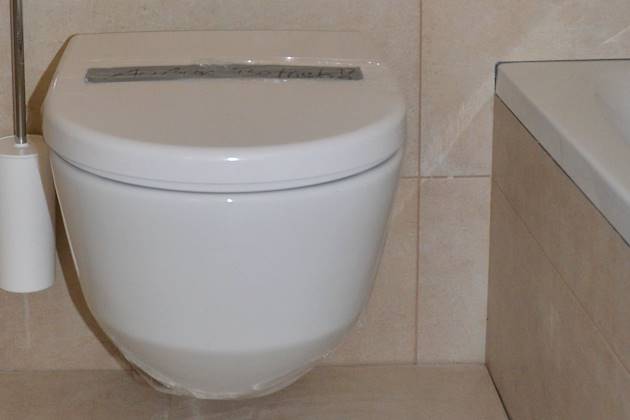

Liefern und mit Schallschutzset montieren einer WC-Anlage als wandhängendes Tief- oder Flachspül-WC aus Sanitärkeramik, aus der Standard-Produktpalette des Anbieters.

Pos. 15.14 Wand-WC (Bild: © bauimbild.com)

Tiefspüler oder Flachspüler? In den meisten Fällen werden bei Neubauten Tiefspüler ausgeführt - das heißt, das "Geschäft" plumpst direkt ins Wasser. Solche Tiefspüler sind sicherlich recht hygienisch und auch geruchsarm.

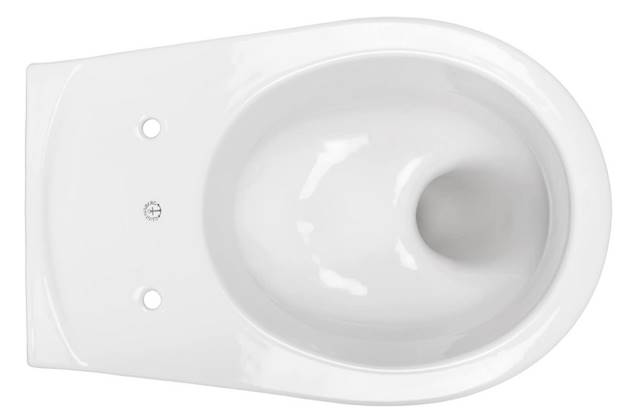

Trotzdem kann es aus praktischen medizinischen Überlegen sinnvoll sein, im Haus zumindest ein Flachspül-WC installieren zu lassen. Derartige Flachspül-WCs sind aus gutem Grund beispielsweise in Krankenhäusern Standard.

Beispiel Flachspül-WC (Bildquelle: Baumarkt Amazon)

Liefern und montieren eines WC-Sitzes aus Duroplast, mit Absenkautomatik, Befestigungsschrauben und Scharnieren aus Edelstahl. Nach Bemusterung und Wahl des Auftraggebers.

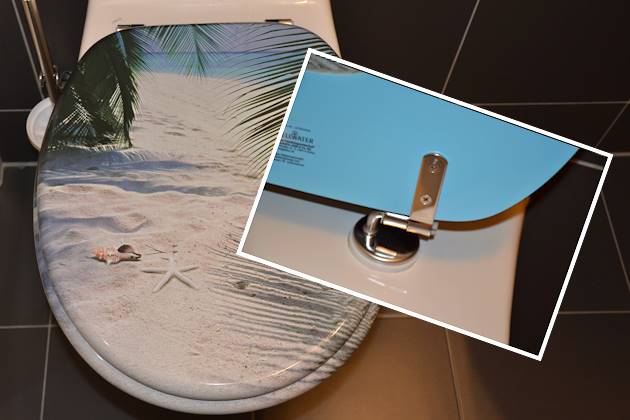

Pos. 15.15 WC-Sitz (Bild: © bauimbild.com)

Am Sanitärmarkt stehen unzählige Designs und Ausstattungsvarianten zur Auswahl. Entscheiden Sie sich keinesfalls für billige Kunststoff-Sitze, die weder belastbar noch formstabil sind.

Neben dem Material der WC-Brille sind die Scharniere und Befestigungsschrauben das wichtigste Kriterium. Sind diese aus Kunststoff, wird Ihr WC-Sitz nicht lange leben.

Achten Sie daher bei der Bemusterung darauf, dass die beweglichen Teile aus Edelstahl sind und sich die Befestigungsschrauben fest anziehen lassen. Ob Brille oder Deckel schlussendlich aus Holz oder Verbundkunststoff sind, spielt keine Rolle - Hauptsache alles ist entsprechend massiv und belastbar.

Liefern und mit rückstandsfrei ablösbarem Klebesystem auf Wand montieren einer WC-Bürstengarnitur, bestehend aus ...

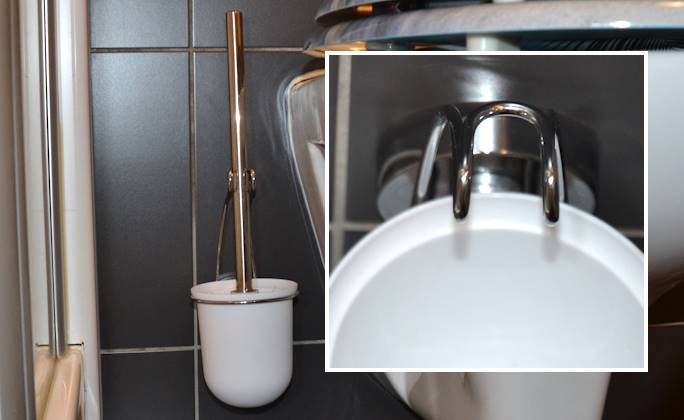

Pos. 15.16 WC-Bürste (Bild: © bauimbild.com)

Hier im Positions-Bild ein sehr einfacher Standard-Bürstenhalter aus Kunststoff. Im Muster-LV ist ein herausnehmbarer Glaseinsatz enthalten. Auch bei diesem Produkt gibt es alle möglichen Ausführungs-Varianten, die Sie bei der Bemusterung auswählen können.

Liefern und mit rückstandsfrei ablösbarem Klebesystem auf Wand montieren eines Toilettenpapierhalters, nach Bemusterung und Wahl des Auftraggebers.

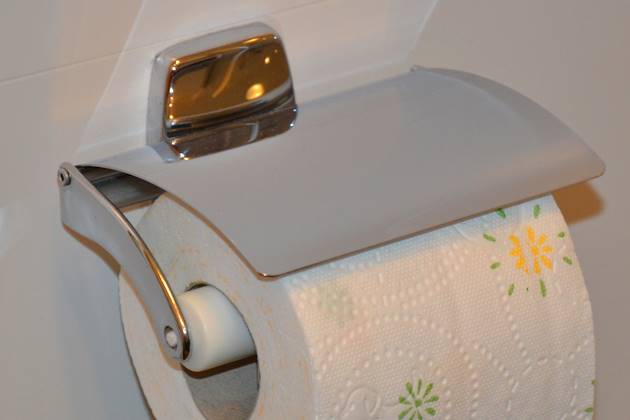

Pos. 15.17 WC-Toilettenpapierhalter (Bild: © bauimbild.com)

Liefern und mit Schallschutzset montieren einer Bidet-Anlage als ...

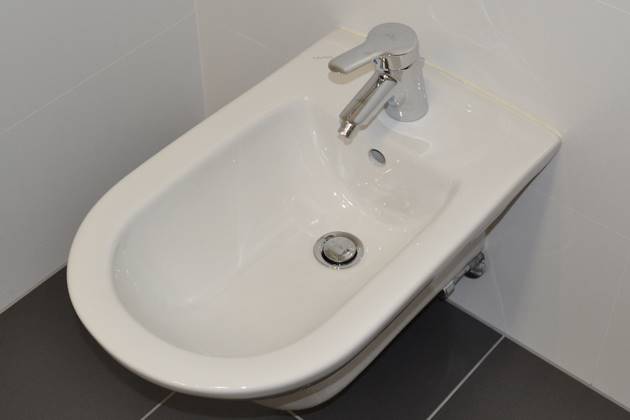

Pos. 15.18 Bidet (Bild: © bauimbild.com)

Liefern und montieren einer Urinal-Anlage aus Sanitärkeramik, aus der Standard-Produktpalette des Anbieters, mit verdecktem Zulauf und hinterem Abgang, verdeckter Schraubbefestigung mit Abdeckkappen, herausnehmbarem Sieb und Absaugsiphon. Deckel aus ...

Auch ein Urinal gehört beim Hausbau nicht zur sanitären Standard-Ausstattung, wird aber immer öfter ausgewählt und ausgeführt.

Damit werden allfällige Hinweise oder Sinnsprüche im privaten WC, wonach sich Männer aus gründen der Hygiene und Sicherheit lieber setzen sollten, hinfällig.

Ob Männer beim Wasserlassen aus medizinischer Sicht lieber stehen oder sitzen sollten, wurde auch schon wissenschaftlich untersucht. Das Ergebnis hängt vom individuellen Gesundheitszustand ab, in den meisten Fällen scheint allerdings das Sitzen empfehlenswerter zu sein.

Wenn Männer, die nicht zur Familie gehören, im privaten Bereich ein fremdes WC benutzen, ist trotzdem ein Urinal hygienischer.

Empfehlung: Sofern die Möglichkeit besteht, ein (zusätzliches) WC in den Grundriss einzuplanen, macht es Sinn, dieses WC auch als Besucher-WC zu nutzen und darin für Männer ein Urinal mit Deckel zu installieren.

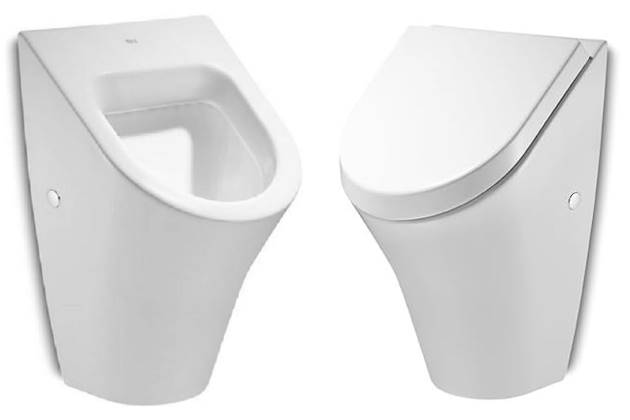

Beispiel Urinal mit Deckel (Bildquelle: Baumarkt Amazon)

Liefern und montieren einer Dusch- / Brauseanlage aus der Standard-Produktpalette des Anbieters, Größe wie angegeben. Duschwanne aus ...

• 01. Größe 80 x 80 cm
• 02. Größe 90 x 80 cm
• 03. Größe 90 x 90 cm
• 04. Größe 100 x 80 cm
• 05. Größe 100 x 90 cm
• 06. Größe 100 x 100 cm

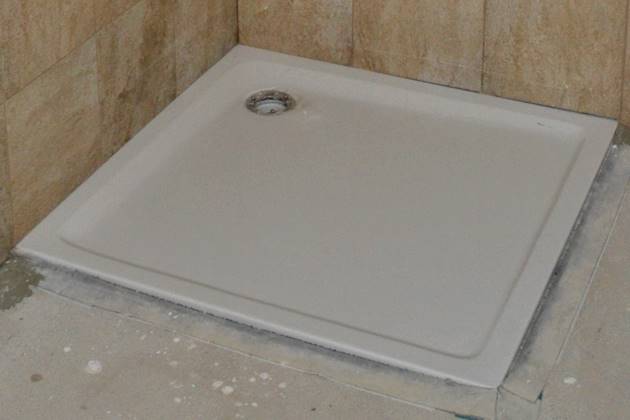

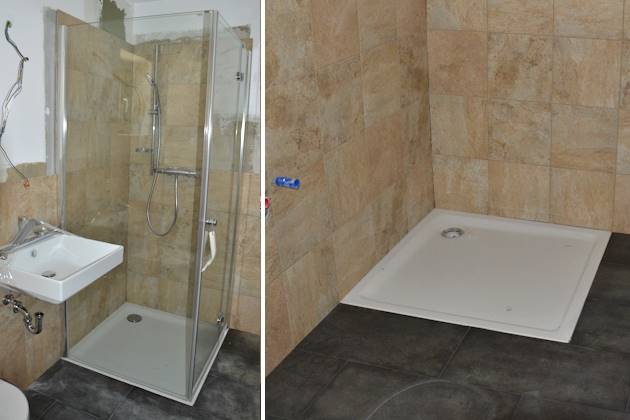

Pos. 15.21 Duschwanne (Bild: © bauimbild.com)

Liefern und montieren einer Duschabtrennung für ausgewählte Duschwanne / Brausewanne mit Dreh- oder Schiebetür, bestehend aus Tür, Seitenteilen und Dichtungen, einschließlich ...

Pos. 15.22 Duschabtrennung (Bild: © bauimbild.com)

Liefern und montieren einer Badewannenanlage als Einbau-Badewanne aus der Standard-Produktpalette des Anbieters. Ausführung aus emailliertem Stahl, Größe wie angegeben, mit Ab- und Überlaufgarnitur und Montageset für ...

• Größe: bis 175 x 80 cm
• Angebotenes Produkt / Hersteller:

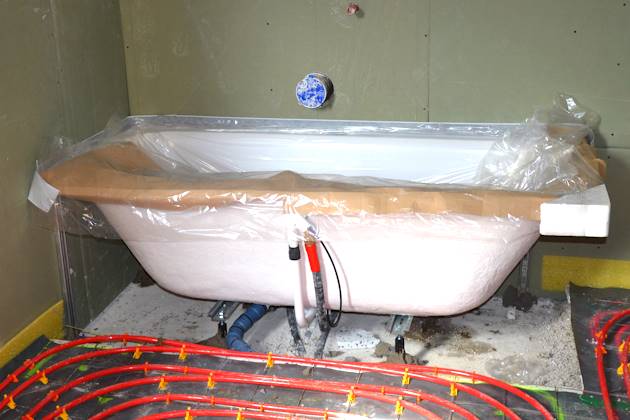

Pos. 15.23 Badewanne (Bild: © bauimbild.com)

Aufzahlung auf Einbau-Badewanne für Montage mit einem zur Wanne passenden schall- und wärmedämmenden Badewannenträger, Wannenträger aus Schaumstoff, in einem Stück geschäumt, mit ...

Badewannen können auch ohne Wannenträger montiert werden - in diesem Fall ist allerdings auf eine fachgerechte Ausführung zu achten. Um den Schallschutz zu erhöhen, sollten zuerst geeignete Schaumstoffplatten eingebaut und dann mit Mauerwerk abgemauert werden.

Geeignet wären beispielsweise XPS-Platten, für die Abmauerung von Badewannen oder auch Brausetassen werden normalerweise Mauersteine aus Porenbeton verwendet.

Diese händische Arbeit erfordert einerseits Genauigkeit und andererseits einen entsprechenden Zeitaufwand. Die optimale Lösung sind jedenfalls genau zur Badewanne passende Wannenträger aus wäre- und schalldämmendem Styropor.

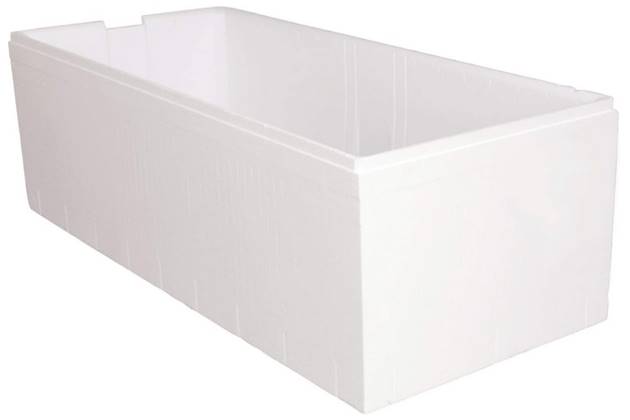

Beispiel Wannenträger (Bildquelle: Baumarkt Amazon)

Liefern und montieren einer verchromten Einhebel-Mischbatterie aus der Standard-Produktpalette des Anbieters, als Einloch-Einhandmischer mit ...

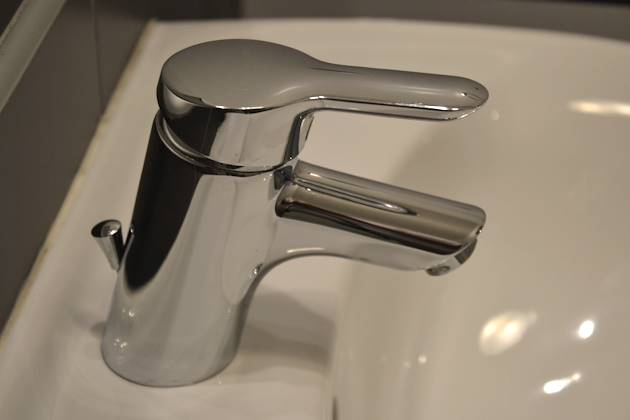

Pos. 15.25 Waschtischarmatur (Bild: © bauimbild.com)

Liefern und montieren einer verchromten Einhebel-Mischbatterie aus der Standard-Produktpalette des Anbieters, mit ...

Pos. 15.26 Bidetarmatur (Bild: © bauimbild.com)

Liefern und montieren einer verchromten Brausearmatur für Dusche aus der Standard-Produktpalette des Anbieters, für Aufputz-Wandmontage. Bestehend aus Thermostatarmatur, Handbrause mit verstellbaren Strahlarten, Brauseschlauch und Brausestange. Mit ...

Pos. 15.27 Dusche, Thermostat-Brausebatterie (Bild: © bauimbild.com)

Liefern und montieren einer verchromten Badewannenarmatur aus der Standard-Produktpalette des Anbieters, für Wandmontage. Bestehend aus Einhand-Wannenbatterie, Handbrause, Handbrausehalter und Brauseschlauch. Wannenbatterie als Kugelmischsystem mit ...

Pos. 15.28 Badewanne, Wannenbatterie (Bild: © bauimbild.com)

Liefern und auf Wand bei Ausgussbecken oder Spültisch montieren einer verchromten Einhebel-Mischbatterie aus der Standard-Produktpalette des Anbieters, mit schwenkbarem Rohrauslauf.

Pos. 15.29 Ausgussbecken, Einhebelmischer (Bild: © bauimbild.com)

Herstellen eines Kaltwasseranschlusses im Außenbereich, mit frostsicherer Außenarmatur, automatischer Entleerung und Rückflussverhinderer. Hygienisch einwandfreie Ausführung ohne...

Mit einer frostsicheren Außenarmatur können Sie den Gartenwasseranschluss das ganze Jahr nutzen - auch im Winter. Durch die automatische Entleerung nach jedem Absperrvorgang bleibt kein Restwasser im frostgefährdeten Bereich und der Wasseranschluss kann somit auch nicht einfrieren.

Wie das funktioniert, zeigt dieses Video am Beispiel der frostsicheren Außenarmatur Kemper Frosti Plus.
