Hausbau Basis-Wissen
Flammenlose Heizung

Die Heizung im Allgemeinen gehört beim Hausbau zu den am meisten diskutierten Themen. Dabei gehen die Meinungen über das vermeintlich beste Heizungssystem auch heute noch weit auseinander und könnten oft nicht unterschiedlicher ausfallen.

Während die einen nicht davon abzubringen sind, dass alles, was schon vor einigen Jahrzehnten gut war, auch heute nicht schlecht sein kann, haben andere wiederum längst erkannt, dass neue Zeiten zwangsläufig auch neue Technologien mit sich bringen.

Einigkeit herrscht bei den mitunter sehr heftig und einseitig geführten Diskussionen über die Vor- und Nachteile der verschiedenen Heizungssysteme lediglich darüber, dass für jedes Heizungssystem Warmwasser erwärmt werden muss.

Ob das erwärmte oder erhitzte Warmwasser dann schlussendlich zum Erwärmen von Heizkörpern oder Flächenheizungen genutzt wird, scheint dagegen eher nebensächlich zu sein. Das hängt vor allem davon ab, ob jemand grundsätzlich etwas gegen ständig (zu) warme Füße oder (zu) heiße Heizkörper hat.

Das wirklich Interessante an diesen kontroversen Standpunkten ist allerdings die Tatsache, dass eigentlich immer nur über den verwendeten Brennstoff diskutiert wird. Genau so, als gäbe es zur Warmwasserbereitung durch Verbrennung von Wasauchimmer keine Alternative.

Flammen- und emissionslose Warmwasserbereitung

Richtig ist vielmehr, dass das Zeitalter der flammen- und emissionslosen Warmwasserbereitung längst angebrochen ist und an dieser Technologie früher oder später auch kein Vorbeikommen möglich sein wird.

Flammen- und emissionslos bedeutet, dass keine fossilen Brennstoffe wie Gas, Öl oder Holz verbrannt werden müssen, um das im Haus benötigte Warmwasser zu erwärmen, sondern dazu auch Sonnenenergie genutzt wird.

Sonnenenergie alleine reicht allerdings nicht aus, um zur Gänze auf eine herkömmliche Heizung verzichten zu können. Um dieses Ziel der Unabhängigkeit von fossilen Brennstoffen zu erreichen, sind vielmehr mehrere Maßnahmen erforderlich, welche im modernen Hausbau längst Standard sind.

  • Hochwärmegedämmte Gebäudehülle
  • Luftdichte Bauweise
  • Energieeffiziente Wärmepumpe
  • Kontrollierte Wohnraumlüftung mit Wärmerückgewinnung
  • Photovoltaikanlage für selbst erzeugten Strom
  • Notstromfähiger Stromspeicher

Alles aufeinander abgestimmt

Jede einzelne dieser angeführten Maßnahmen wäre für sich alleine schon in der Lage, die Energiekosten für Ihr Haus zu senken und den Wohnkomfort zu erhöhen. Allerdings sind auch beim Hausbau keine Einzelkämpfer gefragt, sondern Teamplayer.

In der Praxis wäre es daher nicht wirklich zielführend, beispielsweise zwar die Gebäudehülle dick zu dämmen, gleichzeitig aber auf eine luftdichte Bauausführung zu verzichten.

Ebenso widersprüchlich wäre es, zwar eine Wärmepumpe zu installieren, aber keine Photovoltaikanlage, um die Wärmepumpe mit kostenlosem Eigenstrom zu versorgen.

Eine exakt auf Ihr individuelles Bauvorhaben abgestimmte Photovoltaikanlage wiederum wird nur dann jederzeit funktionieren, wenn diese mit einem Stromspeicher mit Notstromversorgung ausgestattet ist. Andernfalls würde die Photovoltaikanlage bei einem Stromausfall oder Blackout aus Sicherheitsgründen automatisch abschalten.

Info: Eigene HSB Heizungsseite

Über die Heizungsinstallation für Ihr Hausbau-Projekt gibt es auf dieser Website auch eine eigene Bauetappen-Seite mit dem Titel Heizung installieren: Alle wichtigen Kosten, Daten und Fakten im Detail.

Das einzige Baukonzept mit Zukunft

Die bestmögliche Heizung für Ihr Haus werden Sie also nur dann bekommen, wenn alle notwendigen Komponenten exakt aufeinander abgestimmt sind. Dabei muss Ihnen klar sein, dass ihr individuelles Hausbau-Projekt auch ein ebenso individuelles Energiekonzept erfordert.

  • Was in der Theorie zutreffen mag, kann in der Praxis versagen.
  • Was für andere ausreichend ist, kann für Sie viel zu wenig sein.
  • Was Ihnen selbst logisch vorkommt, kann an der Realität vorbeigehen.

Geht es um die beste Energie- oder Heizungslösung für Ihr neues Haus, sollten daher auch Sie nicht versuchen, das Rad neu zu erfinden. Vertrauen Sie lieber darauf, dass es schon längst ein Baukonzept gibt, mit welchem sämtliche Anforderungen an den heutigen Hausbau erfüllt werden - und zwar gleichzeitig.

  • Energieeffizient
  • Komfortabel
  • Wirtschaftlich
  • Umweltfreundlich
  • Nachhaltig

Genau das alles ist der schon seit vielen Jahren praxiserprobte und bestens bewährte Passivhaus-Standard - das wirklich einzige Baukonzept mit Zukunft.

Haustechnik Komplettanlage im Muster-LV

Wenn Sie sich etwas näher mit dem Muster-LV beschäftigen, werden Sie bald bemerken, dass bei den Leistungsgruppen LG 16A Haustechnik Komplettanlage und LG 16B Luftverteilung Produkte der Firma STIEBEL ELTRON als Musterbeispiel angegeben sind.

Hinweis zu STIEBEL ELTRON

Wir von Haus-Selber-Bauen.com haben keinerlei Geschäftsbeziehung oder sonstige Verbindungen zu STIEBEL ELTRON. Aber trotzdem sind wir von den Haustechnik-Lösungen des weltweit tätigen deutschen Technologiekonzerns aus dem niedersächsischen Holzminden überzeugt.

  • Nach vielen Produktvergleichen sind wir jedenfalls der Meinung, dass die von STIEBEL ELTRON angebotenen Komplettanlagen schlicht und einfach optimal für den privaten Hausbau sind.

  • Die Musterbeispiele bei den einzelnen Leistungspositionen sind daher aus gutem Grund Produkte von STIEBEL ELTRON.

Alternative Produkte oder Systeme

Für welche Produkte oder Komplettanlagen Sie sich schlussendlich entscheiden, liegt an Ihnen. Im Rahmen der Bauausschreibung oder der Auftragsvergabe werden Sie von den einzelnen Haustechnik-Anbietern jedenfalls auch alternative Produkte und Systeme angeboten bekommen.

Vergleichen Sie dann diese alternativen Produkte genau und gewissenhaft mit den von uns empfohlenen Muster-Produkten. Die Ergebnisse Ihres Vergleichs werden Ihnen dann ohnehin die Grundlagen für Ihre persönlichen Entscheidungen liefern.

Universalgerät für Heizung, Lüftung, Warmwasser, Kühlung

Ja. Natürlich können Sie die für ihr Bauvorhaben optimale Heizung bzw. Haustechnikanlage auch aus Einzelkomponenten vom Installateur zusammenstellen und installieren lassen.

Ob diese einzelnen Komponenten dann genauso zusammenarbeiten wie bewährte Komplettsysteme, kann erst im Nachhinein beurteilt werden - also erst dann, wenn es für Änderungen schon zu spät ist. Auf der sicheren Seite sind Sie daher auch in Haftungsfragen in jedem Fall mit einer Haustechnik Komplettanlage.

Erklär-Videos statt Positionsbilder

  • Im Gegensatz zu den meisten anderen Leistungsgruppen gibt es bei den meisten Leistungspositionen dieser Muster-LV-Seite keine Positionsbilder.

  • Dafür können Sie bei den einzelnen Leistungsgruppen LG 16A bis LG 16E einen Blick in die an passender Stelle hinzugefügten Haustechnik Erklär-Videos werfen.

  • Auch diese Erklär-Videos zeigen Haustechnik-Lösungen von STIEBEL ELTRON - einem der weltweit führenden Unternehmen aus den Bereichen Haustechnik und grüne Technologien.

Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 16 Lüftung, Heizung, Warmwasserbereitung, Kühlung sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

Excel-eBook Muster-LV HeizungMLV Heizung
Excel-eBook Muster-LV HaustechnikMLV Haustechnik
Excel-eBook Muster-LV GU-BauMLV GU-Bau Gesamt

Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

LG 16 Lüftung, Heizung, Warmwasser, Kühlung
Besondere Vertragsbestimmungen

Für diese Leistungsgruppe gelten folgende Regelungen und Punkte:

Beratung

Die in den Leistungspositionen für Kompaktanlagen angeführten Beispiele von ausgewählten Herstellern / Anbietern haben den Zweck, dem Anbieter die grundsätzlichen Vorstellungen und Wünsche des Auftraggebers zu vermitteln.

Dabei wird davon ausgegangen, dass sämtliche Komponenten und Leistungen, die für die Installation der voll funktionsfähigen Kompaktanlage erforderlich sind, im Leistungsumfang enthalten sind. Die Bewertung der ausgeschriebenen Kompaktanlagen durch den Anbieter sowie eine individuelle Beratung des Auftraggebers ist im Einheitspreis enthalten.

Schlitze / Durchbrüche

Das Herstellen von Schlitzen und Durchbrüchen in Mauerwerk für die Durchführung der Installationsarbeiten ist in den Einheitspreisen enthalten.

Systemkomponenten

Für die haustechnischen Anlagen dürfen nur zugelassene Systemkomponenten verwendet werden. Bei Kompaktanlagen müssen Komponenten von ein und demselben Hersteller verwendet werden. Eine Vermischung von Systemkomponenten ist nicht zulässig.

LG 16A Haustechnik Komplettanlage
Leistungspositionen (Pos.)

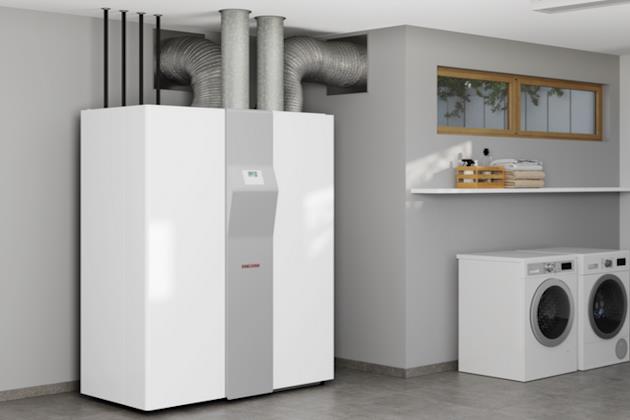

Haustechnik Komplettanlage, Beispiel STIEBEL ELTRON Luft-Wärme-Zentrale LWZ 8 CS PremiumBeispiel Komplettanlage (Bildquelle: STIEBEL ELTRON)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 16A.01 Kompaktgerät für Lüften, Heizen, Warmwasserbereiten, Kühlen

 LV Praxisbeispiel

Liefern und installieren eines passivhaustauglichen Lüftungskompaktgerätes als leistungsgeregeltes Integralsystem mit reversierbarer Luft / Wasser-Wärmepumpe zur zentralen Be- und Entlüftung des Wohngebäudes über zentrales Luftverteilsystem sowie für zentrale Trinkwassererwärmung, Beheizung und Kühlung.

Geeignet für Kombination mit Photovoltaikanlage und / oder Solarthermie. Ausstattung: Wärmerückgewinnung mit ...

► Weiter in IHREM Muster-LV

Wohnfläche / Netto-Raumfläche (NRF): XY m²
Zum Beispiel: STIEBEL ELTRON Luft-Wärme-Zentrale LWZ 8 CS Premium

Einheitspreis: XY € / ST

HSB Info Muster-LV

Hier zum Einstieg in die Welt der Universalgeräte ein Haustechnik Erklär-Video mit dem Titel "Das Universalgerät für Ihr Eigenheim".

Pos. 16A.02 Bedieneinheit, Fernbedienung

 LV Praxisbeispiel

Liefern und installieren einer Bedieneinheit für die Anzeige und Bedienung von Anlagenparametern aus dem Wohnraum. Geeignet für Integration in Gebäudeautomation.

Zum Beispiel: STIEBEL ELTRON Fernbedieneinheit FES Komfort oder Gleichwertiges

Angebotenes Produkt / Hersteller:

Einheitspreis: XY € / ST

Pos. 16A.03 Internet Service Gateway

Liefern und installieren einer Web-Schnittstelle für Anschluss an Netzwerk-Router. Zum Beispiel: STIEBEL ELTRON ISG Web

Einheitspreis: XY € / ST

Pos. 16A.04 Ethernetgateway

Liefern und installieren einer Schnittstelle für die Verbindung von Wärmepumpen-Manager und Lüftungsregelung mit dem Internet. Mit integrierter Schnittstellenerweiterung für Eigenverbrauchs-Optimierung der Photovoltaikanlage. Zum Beispiel: STIEBEL ELTRON ISG plus

Einheitspreis: XY € / ST

Pos. 16A.05 Wanddurchführung, Außenwand

 LV Praxisbeispiel

Liefern und für Außen- und Fortluft in Außenwand einbauen einer zum gewählten System passenden, innen wärmegedämmten Außenwanddurchführung mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16A.06 Wanddurchführung, Lichtschacht

Einheitspreis: XY € / ST

Pos. 16A.07 Luftschlauch, Außen- und Fortluft

 LV Praxisbeispiel

Liefern und für Anschluss an Wanddurchführung zur Außen- und Fortluftführung einbauen eines zum gewählten Lüftungssystem passenden, wärmegedämmten Luftschlauchs mit einer ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16A.08 Komplettanlage, Vorgabe AG

Liefern und installieren einer kompakten, passivhaustauglichen Komplettanlage für Lüften, Heizen, Warmwasserbereiten und Kühlen.

  • Wohnfläche / Netto-Raumfläche (NRF): XY m²
  • Vom Auftraggeber vorgegebenes Produkt: XY
  • Anbieter / Hersteller: XY
  • Bezeichnung / Typ:XY

LG 16B Luftverteilung
Leistungspositionen (Pos.)

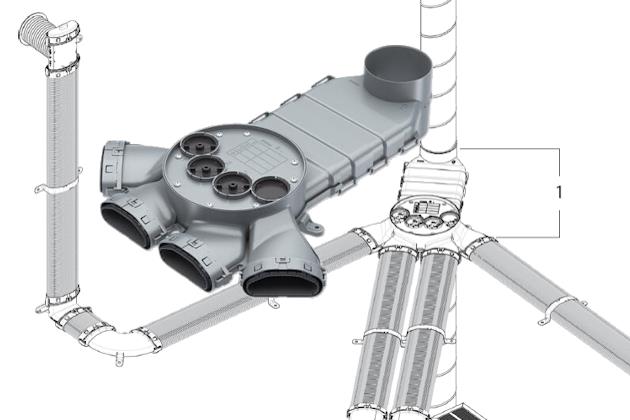

Schema Luftverteilung für Wohnraumlüftung mit WärerückgewinnungBeispiel Luftverteilung (Bildquelle: STIEBEL ELTRON)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 16B.01 Luftverteilsystem komplett, Kunststoffkanäle flach, nach m²

 LV Praxisbeispiel

Liefern und installieren eines Luftverteilsystems durch Verlegung von flachen flexiblen Lüftungskanälen aus Kunststoff im Fußbodenaufbau oder in Wänden. Bestehend aus einem zentralen Luftverteiler mit ...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Luftverteilsystem LVS onfloor

Einheitspreis: XY € / m²

HSB Info Muster-LV

Dieses Haustechnik Erklär-Video mit dem Titel "Installationsfilm Luftverteilsystem LVE" zeigt Ihnen, wie die von der Lüftungsanlage erzeugte Wärme über ein effizientes Luftverteilsystem zu den einzelnen Räumen geleitet wird.

Pos. 16B.02 Luftverteilsystem komplett, Kunststoffkanäle rund, nach m²

Liefern und installieren eines Luftverteilsystems durch Verlegung von runden, flexiblen Lüftungskanälen aus Kunststoff in Betondecken, abgehängten Decken oder Leichtbauwänden. Bestehend aus ...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Luftverteilsystem LVS infloor

Einheitspreis: XY € / m²

HSB Info Muster-LV

Ob Sie die Leistungsposition 16B.01 für flache Lüftungskanäle wählen sollten oder rund, hängt davon ab, wo die Kunststoffkanäle verlegt werden sollen.

  • Aus den Positionstexten ergibt sich, für welche Einbausituationen die jeweiligen Lüftungskanäle optimal sind.

Im Zweifelsfall entscheiden Sie sich in der Angebotsphase am besten für flache Kanäle. Im Zuge der Auftragsvergabe kann immer noch geklärt werden, was in Ihrem Fall die beste Lösung ist.

Pos. 16B.03 Flexrohr, Geräteanschluss

Liefern und installieren eines flexiblen Rohres aus Aluminium zum Anschluss der Geräte an das Rohrnetz bzw. an den zentralen Luftverteiler. Rohr ...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Flexrohr LWF F 160-5

Einheitspreis: XY € / ST

Pos. 16B.04 Luftverteiler

Liefern und installieren eines zentralen Luftverteilers mit integrierter Schalldämmung und Anschlussstutzen für das flexible Luftverteilsystem. Ausführung aus verzinktem Stahlblech, geeignet für ...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Luftverteilsystem LVS VTS 9

Einheitspreis: XY € / ST

Pos. 16B.05 Lüftungskanäle, Kunststoff, flach

Liefern und installieren von hygienisch unbedenklichen flachen, flexiblen Lüftungskanälen aus Kunststoff, mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Pos. 16B.06 Lüftungskanäle, Kunststoff, rund

Einheitspreis: XY € / lfm

Pos. 16B.07 Lüftungskanäle, Spiralfalzrohre, verzinkt, DN 100

Liefern und installieren von geraden Wickelfalzrohren als runde Lüftungsrohre aus verzinktem Stahlblech, mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

HSB Info Muster-LV

Als Alternative zu Kunststoffrohren kann die Luftverteilung auch mit verzinkten Spiralfalzrohren erfolgen.Für diesen Fall können die folgenden Leistungspositionen verwendet werden.

Verzinkte Lüftungsrohre werden beispielsweise bei einer Aufputzmontage verwendet - also dann, wenn die Lüftungsleitungen im Raum nicht versteckt werden, sondern bewusst sichtbar bleiben sollen.

Im modernen Hausbau sind sichtbare Lüftungsleitungen allerdings nicht üblich. Nur bei Sanierungen oder einem nachträglichen Einbau einer Wohnraumlüftung - beispielsweise in loftartigen Wohnungen mit entsprechend hohen Räumen - können die Luftkanäle aus architektonischen Gründen durchaus auch direkt auf Decken oder Wände montiert werden.

Pos. 16B.08 Lüftungskanäle, Spiralfalzrohre, verzinkt, DN 125

Einheitspreis: XY € / lfm

Pos. 16B.09 Lüftungskanäle, Spiralfalzrohre, verzinkt, DN 160

Einheitspreis: XY € / lfm

Pos. 16B.10 Rundbogen 90°, verzinkt, bis DN 160

Einheitspreis: XY € / ST

Pos. 16B.11 Luftauslass, Fußboden

Liefern und installieren eines Fußbodenauslasses aus korrosionsbeständigem und geruchsneutralem Kunststoff, hygienisch unbedenklich, mit...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Luftauslass Fußboden LVE FA

Einheitspreis: XY € / ST

Pos. 16B.12 Luftauslass, Wand / Decke

Liefern und installieren eines Luftauslasses DN 125 als Wand- oder Deckenauslass aus korrosionsbeständigem und geruchsneutralem Kunststoff mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16B.13 Bogen 90°, Lüftungskanäle Kunststoff, flach

Einheitspreis: XY € / ST

Pos. 16B.14 Übergangsbogen 90°

Einheitspreis: XY € / ST

Pos. 16B.15 Y-Stück, Lüftungskanäle Kunststoff, flach

Liefern und installieren eines y-förmigen Formteils aus Kunststoff für Anschluss an flachen, flexiblen Kunststoffkanal zur Aufteilung des Volumenstromes auf zwei Kanäle.

Einheitspreis: XY € / ST

HSB Info Muster-LV

Alle erforderlichen Formstück für die Installation der Kunststoffrohre für die Luftverteilung sind bereits in den Pauschalpositionen 16B.01 oder 16B.02 enthalten.

Wenn Sie einen guten Grund haben, können Sie die Luftverteilung aber auch selbst planen und dazu die jeweiligen Einzelpositionen in Ihr LV aufnehmen.

Bedenken Sie aber, dass Sie bei einer Eigenplanung auch für die spätere Funktionsfähigkeit verantwortlich sind.

Die Luftverteilen sollten Sie daher nur wirklich dann in Eigenregie planen, wenn Sie selbst vom fach sind und Erfahrungen im Lüftungsbau haben.

Pos. 16B.16 Luftgitter, Boden, Edelstahl

Liefern und für Fußbodenauslass montieren eines rechteckigen Luftdurchlassgitters aus Edelstahl mit ...

► Weiter in IHREM Muster-LV

Zum Beispiel: STIEBEL ELTRON Luftgitter Boden LVE FG

Einheitspreis: XY € / ST

Pos. 16B.17 Luftgitter, Wand / Decke, Edelstahl

Einheitspreis: XY € / ST

Pos. 16B.18 Luftverteilsystem komplett, Vorgabe AG

Liefern und installieren eines Luftverteilsystems für kontrollierte Wohnraumlüftung mit Wärmerückgewinnung.

  • Wohn- / Nutzfläche laut Plan:  XY m²
  • Vom Auftraggeber vorgegebenes Produkt:XY
  • Anbieter / Hersteller: XY
  • Bezeichnung / Typ: XY

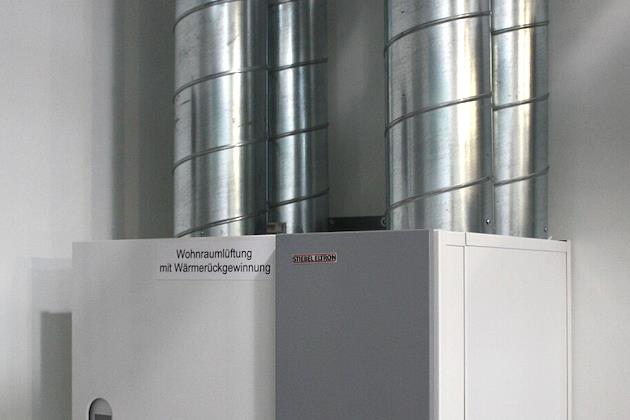

LG 16C Lüftungsgeräte mit WRG*
Leistungspositionen (Pos.)

bib-lg16c-heizung-lueftungsgeraete-stiebel-eltron-01-630x420.jpgBeispiel Lüftungsgerät (Bildquelle: STIEBEL ELTRON)

(* Wärmerückgewinnung)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 16C.01 Kontrollierte Wohnraumlüftung, zentral, 200 m³, mit WRG

Liefern und im Wohngebäude installieren eines zentralen Lüftungsgerätes mit Wärmerückgewinnung zur kontrollierten Be- und Entlüftung des Wohngebäudes über zentrales Luftverteilsystem. Für Zu- und Abluft, mit Außen- und Fortluftbetrieb. Effiziente EC-Ventilatoren mit mindestens ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

HSB Info Muster-LV

Wohnkomfort und Wohlbefinden in den eigenen vier Wänden hängt vor allem von der Luftqualität ab. Die dazu benötigten Lüftungsgeräte sind Teil der in LG 16A vorgestellten Haustechnik Komplettanlage.

Mit diesem Erklär-Video "Lüftungsanlagen für Ihr Zuhause" können Sie sich informieren, wie ein Lüftungsanlage grundsätzlich funktioniert und welche Vorteile diese hat.

Pos. 16C.02 Kontrollierte Wohnraumlüftung, zentral, 350 m³, mit WRG

Einheitspreis: XY € / ST

Pos. 16C.03 Kontrollierte Wohnraumlüftung, zentral, 500 m³, mit WRG

Einheitspreis: XY € / ST

Pos. 16C.04 Kontrollierte Wohnraumlüftung, dezentral, Außenwand, 100 m³

Liefern und im Wohngebäude installieren eines dezentralen Lüftungsgerätes zur Wohnraumlüftung mit Wärmerückgewinnung zur kontrollierten Be- und Entlüftung des Wohngebäudes. Für Zu- und Abluft, mit Außen- und Fortluftbetrieb.

Effiziente EC-Ventilatoren mit mindestens drei Leistungsstufen. Wärmerückgewinnung aus der Wohnraum-Abluft mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16C.05 Zentrales Lüftungsgerät mit WRG, Vorgabe AG

Liefern und installieren eines zentralen Lüftungsgerätes mit Wärmerückgewinnung zur kontrollierten Be- und Entlüftung des Wohngebäudes über ...

► Weiter in IHREM Muster-LV

Pos. 16C.06 Dezentrales Lüftungsgerät mit WRG, Vorgabe AG

Liefern und innen an Außenwand installieren eines dezentralen Lüftungsgerätes mit Wärmerückgewinnung zur kontrollierten Be- und Entlüftung von einzelnen Wohnräumen. Mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

LG 16D Heizungssysteme, System-Komponenten
Leistungspositionen (Pos.)

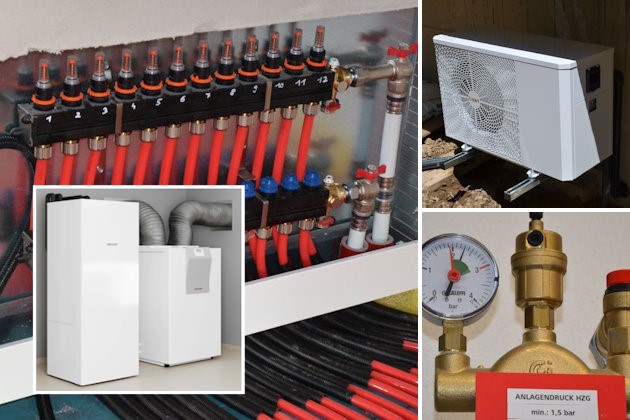

Heizungssysteme Pellets, Gasflamme, Schema Erdwärme, TiefbrunnenHeizungssysteme (Bild: © bauimbild.com)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 16D.01 Pelletheizung, Heizkessel Holz / Pellet, 25 kW

Liefern und installieren eines Heizkessels aus Stahl / Guss für Festbrennstoffe zur Erzeugung von Warmwasser für geschlossene Warmwasserheizungsanlage. Zugelassene Anlage mit allen ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

HSB Info Muster-LV

Wenn Sie einen wirklich guten Grund haben, können Sie Ihr neues Haus auch mit einer herkömmlichen Heizungsanlage betreiben. Zur Auswahl stehen die in dieser Leistungsgruppe LG 16D angeführten Heizungssysteme.

Bedenken Sie aber, dass eine flammenlose Heizung auch für Sie die einzige Möglichkeit ist, dauerhaft unabhängig von fossilen Brennstoffen zu werden.

Auch dann, wenn Sie der persönlichen Meinung sind, ein bestimmtes Heizungssystem berechtigt zu bevorzugen, sollten Sie sich im Klaren darüber sein, dass zukünftige Preise für Brennstoffe immer Spekulation bleiben werden.

Im Gegensatz dazu werden für die Abwärme aus der Wohnraumlüftung mit Wärmerückgewinnung sowie für die Sonnenenergie zum elektrischen Betrieb der Wärmepumpe mit Ausnahme vernachlässigbarer Wartungskosten praktisch keine monatlichen Betriebskosten anfallen.

Pos. 16D.02 Pelletheizung, Heizkessel Holz / Pellet, Vorgabe AG

Liefern und installieren eines Heizkessels aus Stahl / Guss für Festbrennstoffe zur Erzeugung von Warmwasser für geschlossene Warmwasserheizungsanlage. Vom Auftraggeber vorgegebenes Produkt:

  • Anbieter / Hersteller. XY
  • Bezeichnung / Typ:XY

Pos. 16D.03 Fördersystem Pelletheizung, Förderschnecke

Liefern und installieren eines Pellet-Fördersystems, bestehend aus einer Förderschnecke mit ziehendem Antrieb / Stirnradgetriebemotor und Übergabetrichter für die Beschickung des Heizkessels mit Brennstoff. Schnecke und Kanal aus ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.04 Fördersystem Pelletheizung, Saugleitung

Liefern und installieren eines pneumatischen Pellet-Fördersystems als Saugsystem, bestehend aus Saugturbine im Metallgehäuse, Saugschlauch mit Drahtspirale, Rückluftschlauch, Zwischenbehälter, Austragungsschnecke im Pelletlager mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.05 Gas-Brennwerttherme, 15 kW

Liefern und installieren eines Brennwertkessels für Erdgas, mit allen erforderlichen sicherheitstechnischen Einrichtungen sowie ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.06 Gas-Brennwerttherme, Vorgabe AG

Liefern und installieren einer Gas -Brennwerttherme. Vom Auftraggeber vorgegebenes Produkt:

  • Anbieter / Hersteller: XY
  • Bezeichnung / Typ:XY

Pos. 16D.07 Wärmepumpe, Luft, 10 kW

Liefern und installieren einer elektrisch angetriebenen Wärmepumpe, Innen- oder Außenaufstellung, für Raumheizung und zur Erwärmung von Trinkwasser. Mit Verdichter, Schwingungsdämpfer und Regelung für Warmwasserbereitung. Montage schallentkoppelt. Einschließlich ...

► Weiter in IHREM Muster-LV

  • Wärmequelle: Luft
  • Nennwärmeleistung: bis 10 kW
  • Vorlauftemperatur: mind. 55° C für Raumheizung, mind. 72° C für Warmwasserbereitung

Einheitspreis: XY € / ST

HSB Info Muster-LV

Das Herz einer modernen Haustechnik ist die Wärmepumpe. Diese ist auch Teil der in LG 16A als Musterbeispiel angeführten Haustechnik Komplettanlage.

Und weil es fallweise auch heute noch Bedenken gegen dieses Heizungssystem gibt, hier ein kurzes Haustechnik Erklär-Video mit dem Titel "Wir klären Vorurteile gegenüber Wärmepumpen auf."

Pos. 16D.08 Wärmepumpe, Sole, 15 kW

Einheitspreis: XY € / ST

Pos. 16D.09 Wärmepumpe, Wasser, 15 kW

Einheitspreis: XY € / ST

Pos. 16D.10 Wärmepumpe, Vorgabe AG

Liefern und installieren einer Wärmepumpe. Vom Auftraggeber vorgegebenes Produkt:

  • Anbieter / Hersteller: XY
  • Bezeichnung / Typ: XY

Pos. 16D.11 Heizungs-Pufferspeicher, 500 l

Liefern und für Einsatz in Heizungsanlagen installieren einer Pufferspeichers aus Stahl, außen mit Grundbeschichtung, innen unbehandelt, mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.12 Heizungs-Pufferspeicher, 1000 l

Einheitspreis: XY € / ST

Pos. 16D.13 Speicher-Wasserwärmer, Solar, 400 l

Liefern und installieren eines bivalenten Warmwasserspeichers für Trinkwasser, Bauart stehend, mit zwei ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.14 Heizungs-Pufferspeicher, Vorgabe AG

Liefern und installieren eines Pufferspeichers für Heizungsanlagen. Vom Auftraggeber vorgegebenes Produkt:

  • Anbieter / Hersteller: XY
  • Bezeichnung / Typ: XY

Pos. 16D.15 Ausdehnungsgefäß

Liefern und stehend oder auf Wand installieren eines zugelassenen Membran-Druckausdehnungsgefäßes für Heizungswasser, aus ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

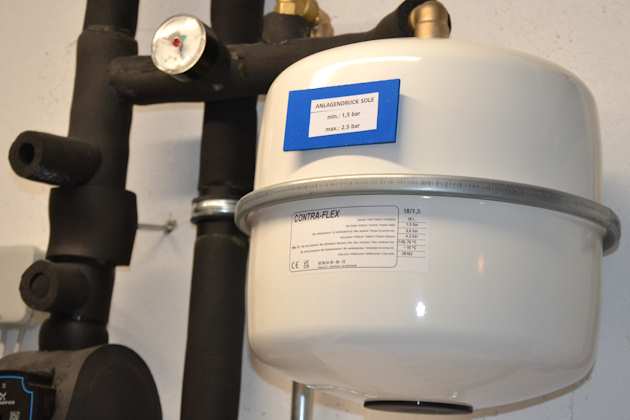

Druckausdehnungsgefäß für HeizungswasserPos. 16D.15 Ausdehnungsgesfäß (Bild: © bauimbild.com)

Pos. 16D.16 Wärmeverteilung, Fußbodenheizung

 LV Praxisbeispiel

Liefern und lagesicher auf vorhandene Verlegeschienen oder Systemträgerplatten verlegen von sauerstoff- und wasserdampfdiffusionsdichtes Verbundrohren für Warmwasser-Fußbodenheizung. Einschließlich ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

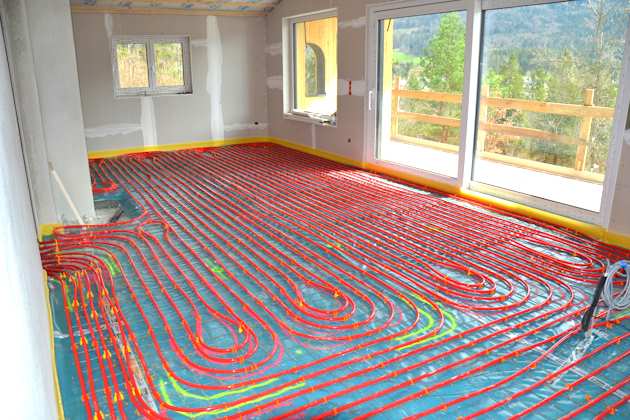

Fußbodenheizung mit roten HeizungsrohrenPos. 16D.16 Wärmeverteilung Fußbodenheizung (Bild: © bauimbild.com)

Pos. 16D.17 Wärmeverteilung, Wandheizung

Einheitspreis: XY € / m²

Pos. 16D.18 Heizkreisverteiler, Flächenheizung

 LV Praxisbeispiel

Liefern und installieren eines Heizkreisverteilers für Fußboden- oder Wandheizung, bestehend aus:

a) Verteilerschrank aus lackiertem Stahlblech mit Münzschloss, als Unterputz- oder Aufputzvariante, Größe für Anzahl der angegebenen Heizkreise.

b) Heizungsverteiler aus Edelstahl für bis zu ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

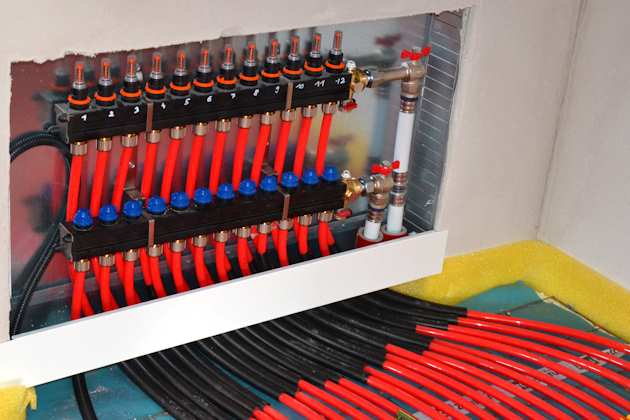

Heizkreisverteiler FußbodenheizungPos. 16D.18 Heizkreisverteiler Fußbodenheizung (Bild: © bauimbild.com)

Pos. 16D.19 Stellantrieb, Heizkreisverteiler, Flächenheizung

 LV Praxisbeispiel

Aufzahlung auf Heizkreisverteiler für Flächenheizung für Ausführung der Heizkreise mit Stellantrieben zur Steuerung von Flächenheizungen in Verbindung mit konventionellen Raumtemperaturreglern oder KNX Bussystem. Abrechnung nach ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16D.20 Brunnenanlage, Wärmepumpe, 15 kW

Herstellen einer Brunnenanlage für Wärmepumpe, bestehend aus Schächten für Saug- / Förderbrunnen und Schluckbrunnen, aus Betonfertigteil-Schachtringen ohne Schachtunterteil, mit Steigeisen, Schachtabdeckung und Brunnenkopfausbildung mit Durchgang für Pumpensteigrohre. Filterrohre im Saugbrunnen bis Grundwasserspiegel-Bereich.

Einschließlich Lieferung und Verlegung aller erforderlichen erdverlegten Leitungen DN 40 vom Brunnen bis zum Übergabepunkt im Gebäude, mit allen Formteilen, Armaturen und Dichtungen. Erdkabel für Brunnenpumpe verlegen und anklemmen.

Mit Pumpversuch zur ...

► Weiter in IHREM Muster-LV

  • Bohrtiefe: bis 15 m
  • Bodenmaterial: Bodenklassen 3 bis 5
  • Brunnenringe: DN 1500
  • Schachttiefe: 1,5 m bis 2,0 m
  • Unterwasserpumpe: 10 kW bis 15 kW
  • Nennförderstrom: bis 3,5 m³/h

Einheitspreis: XY € / ST

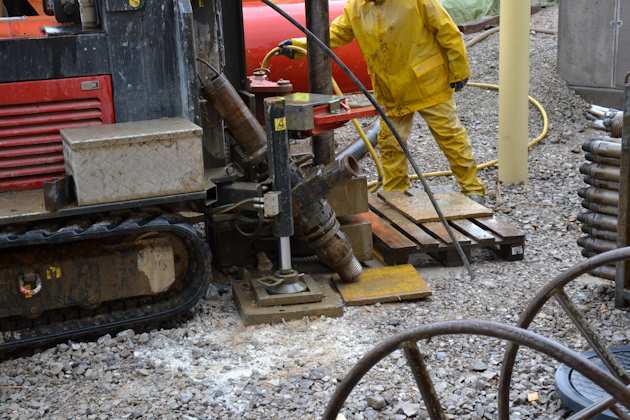

Bohrgerät Brunnenanlage für WärmepumpePos. 16D.20 Brunnenanlage Wärmepumpe (Bild: © bauimbild.com)

Pos. 16D.21 Erdsondenanlage, Wärmepumpe

Herstellen einer Erdsondenanlage durch Tiefenbohrungen, mit eventuell erforderlicher Verrohrung des Bohrlochs. Ausführung mit druckgeprüften Doppel-U-Sonden und Ringraum-Füllung mit ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / m

Pos. 16D.22 Erdkollektor für Sole/Wasser-Wärmepumpe

Liefern und in vorhandene Gräben betriebsbereit verlegen von Kollektorrohren aus Kunststoff für Nutzung der Erdwärme durch Solekreislauf, mit Bemessung und Abstimmung auf gewählte Wärmepumpe. Einschließlich ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Pos. 16D.23 Solarthermie, Solaranlage

Liefern und installieren einer thermischen Solaranlage für CO2-freie Warmwasserbereitung mit Flach- oder Röhrenkollektoren, Aufdachmontage. Anlage bestehend aus Kollektoren, Solarpumpenstation, Solarregler, Ausdehnungsgefäß, Solarflüssigkeit und Anschluss-Zubehör.

Einschließlich...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

LG 16E Armaturen, Leitungen, Heizflächen
Leistungspositionen (Pos.)

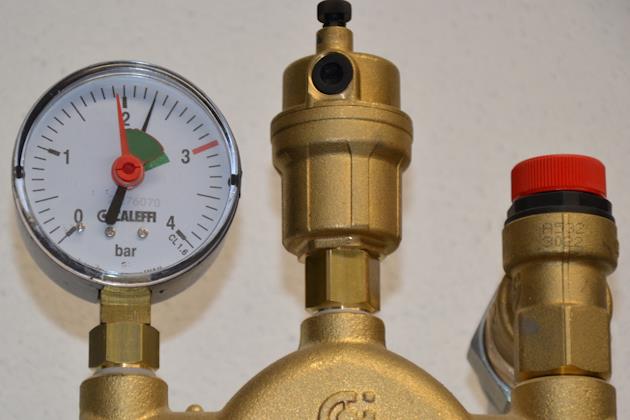

Detail Heizungsanlage mit Manometer und SicherheitsventilArmaturen (Bild: © bauimbild.com)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 16E.01 Strangregulierventil

Liefern und installieren eines Strangregulierventils, als Schrägsitz Durchgangsventil, mit stufenloser Voreinstellung über Handrad, für Montage im Vor- und Rücklauf. Ablesbarkeit der Voreinstellung unabhängig von der Handradstellung. Gehäuse und Kopfstück aus ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

HSB Info Muster-LV

Die Leistungspositionen dieser Leistungsgruppe LG 16E sollten nur von Fachleuten genutzt werden. Damit kann die gewünschte Heizungsanlage individuell konfiguriert werden. Die Positionstexte fehlen hier großteils, weil diese für Laien (wie Sie) nicht wirklich wichtig sind.

Bei bedarf können die Positionstexte in Ihrer Muster-LV-Version jederzeit nachgelesen werden.

Pos. 16E.02 Überströmventil

Einheitspreis: XY € / ST

Pos. 16E.03 Schwimmerentlüfter

Einheitspreis: XY € / ST

Pos. 16E.04 Schmutzfänger

Einheitspreis: XY € / ST

Pos. 16E.05 Manometer

Einheitspreis: XY € / ST

Pos. 16E.06 Zeigerthermometer

Einheitspreis: XY € / ST

Pos. 16E.07 Absperrventil, DN 15

Liefern und installieren eines Absperrventils, 1/2 Zoll, als Schrägsitz Durchgangsventil, mit Entleerung. Gehäuse und Kopfstück aus Rotguss / Grauguss, Spindel und Ventilkegel aus entzinkungsbeständigem Messing (Ms-EZB).

Kegel mit PTFE-Dichtung, Spindelabdichtung wartungsfrei durch doppelten O-Ring. Mit beidseitiger ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16E.08 Absperrventil, DN 20

Einheitspreis: XY € / ST

Pos. 16E.09 Absperrventil, DN 32

Einheitspreis: XY € / ST

Pos. 16E.10 Absperrventil, DN 65

Einheitspreis: XY € / ST

Pos. 16E.11 Kappenventil, Ausdehnungsgefäß

Einheitspreis: XY € / ST

Pos. 16E.12 Muffenkugelhahn

Einheitspreis: XY € / ST

Pos. 16E.13 Membran-Sicherheitsventil

Einheitspreis: XY € / ST

Pos. 16E.14 Rohrleitung, C-Stahlrohr, DN 15

Liefern und installieren von Rohrleitungen mit kunststoffummantelten Systemrohren aus C-Stahl in Stangen, geschweißte Ausführung, einschließlich ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Pos. 16E.15 Rohrleitung, C-Stahlrohr, DN 25

Einheitspreis: XY € / lfm

Pos. 16E.16 Rohrleitung, C-Stahlrohr, DN 50

Einheitspreis: XY € / lfm

Pos. 16E.17 Bogen DN 50, Rohrleitung, C-Stahlrohr

Einheitspreis: XY € / ST

Pos. 16E.18 Rohrleitung, Stahlrohr, DN 65

Einheitspreis: XY € / lfm

Pos. 16E.19 Rohrleitung, Stahlrohr, DN 100

Einheitspreis: XY € / lfm

Pos. 16E.20 Wärmedämmhülse, Rohrleitung, DN 15

Liefern und montieren von Kompaktdämmhülsen aus geschlossenzelligem Polyethylen mit reißfestem Gittergewebe zur Dämmung von Rohrleitungen haustechnischer Anlagen auf ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Pos. 16E.21 Wärmedämmhülse, Rohrleitung, DN 25

Einheitspreis: XY € / lfm

Pos. 16E.22 Rohrdämmung, Mineralwolle, alukaschiert, PVC-Mantel, DN 15

Liefern und montieren von einseitig geschlitzten, nicht brennbaren Mineralfaser-Rohrschalen mit doppelseitigem Klebeband, einseitig kaschiert mit Aluminiumfolie und schwer entflammbarer Ummantelung aus 0,35 mm starker Hart-PVC Folie mit Klebestreifen, zur Dämmung von ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Pos. 16E.23 Rohrdämmung, Mineralwolle, alukaschiert, PVC-Mantel, DN 25

Einheitspreis: XY € / lfm

Pos. 16E.24 Rohrdämmung, Mineralwolle, alukaschiert, PVC-Mantel, DN 65

Einheitspreis: XY € / lfm

Pos. 16E.25 Rohrdämmung, Mineralwolle, alukaschiert, PVC-Mantel, DN 100

Einheitspreis: XY € / lfm

Pos. 16E.26 Wärmedämmung Lüftungskanal, Mineralwolle

Einheitspreis: XY € / lfm

Pos. 16E.27 Heizungsverteiler, 3 Heizkreise

Herstellen, liefern und installieren eines Heizkreisverteilers als kombinierter Vor- und Rücklaufverteiler mit nebeneinanderliegenden Abgangsstutzen mit Vorschweißflansch, für Abgänge ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16E.28 Heizungsverteiler, 5 Heizkreise

Einheitspreis: XY € / ST

Pos. 16E.29 Kompaktheizkörper, 50 cm x 70 cm

Liefern und installieren eines Plattenheizkörpers aus Stahlblech, mit oberer Abdeckung und geschlossenen, seitlichen Blenden, einbrenn-pulverlackiert, Farbe Weiß. Geprüft für Nenndruck bis ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16E.30 Kompaktheizkörper, 50 cm x 210 cm

Einheitspreis: XY € / ST

Pos. 16E.31 Kompaktheizkörper, 60 cm x 70 cm

Einheitspreis: XY € / ST

Pos. 16E.32 Kompaktheizkörper, 60 cm x 210 cm

Einheitspreis: XY € / ST

Pos. 16E.33 Kompaktheizkörper, 90 cm x 70 cm

Einheitspreis: XY € / ST

Pos. 16E.34 Kompaktheizkörper, 90 cm x 210 cm

Einheitspreis: XY € / ST

Pos. 16E.35 Thermostatventil

Liefern und installieren eines Heizkörperventils, als Durchgangs-, Axial- oder Eckventil, Ventilgehäuse / Thermostatunterteil aus korrosionsbeständigem, entzinkungsfreiem Rotguss, mit Niro-Spindelabdichtung sowie doppelter O-Ring-Abdichtung. Äußerer O-Ring und Thermostatoberteil ohne ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16E.36 Heizkörperverschraubung

Liefern und installieren einer Montageeinheit für den Unterputz-Anschluss von Ventilheizkörpern aus dem Boden oder aus der Wand.
Bestehend aus ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / ST

Pos. 16E.37 Heizkörper, Demontage / Wiedermontage

Heizkörper abnehmen und wieder montieren. Durchführung nach Aufforderung durch den Auftraggeber, z.B. für die Durchführung von Maler-, Tapezier- oder Fliesenlegerarbeiten.

Einheitspreis: XY € / ST

HSB Excel Muster-LV

Online Muster-LV
Wegweiser & Navigationshilfe

◉ Sie sind HIER:

LG 16 Lüftung, Heizung, Warmwasser, Kühlung
Pos. LG 16A 01-08
Pos. LG 16B 01-18
Pos. LG 16C 01-06
Pos. LG 16D 01-23
Pos. LG 16E 01-37

Online-Muster-LV wie ein Buch durchblättern

Mit dieser Navigationshilfe können Sie das gesamte Online-Muster-LV auch (fast) wie ein echtes Buch seitenweise durchblättern.

Ihr eigenes LV erstellen.
Alle Informationen über das Muster-LV

Icon mit Lupe für Info Muster-LV

Mit allen Antworten auf Fragen, die sich auch der Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte.

Muster-LV Thema auswählen & klicken ...

LV & Bauausschreibung: Ihr einziger Weg zu vergleichbaren AngebotenIhr einziger Weg
Excel Muster-LV Ausschreibungsvorlagen im DetailMuster-LV im Detail
FAQ Leistungsverzeichnis erstellen. Antworten auf häufige FragenFAQ Muster-LV
Muster-LV Excel Datei-InfoExcel Datei-Info
Muster-LV Excel-ArbeitsblätterExcel-Arbeitsblätter
Muster-LV Arbeitsblatt PreisvergleichExcel Preisvergleich
Muster-LV Mengenermittlung. Empfehlungen & Berechnungs-BeispieleMengenermittlung
Muster-LV Vorschau DownloadseiteDownloadseite
Online Leistungsverzeichnis. Arbeitshilfe für Muster-LV GU-Bau mit PraxisbeispielOnline-LV GU-Bau

Meine persönliche Hausbau-Unterstützung
Muster-LV & Online-Baubegleitung

Empfohlen von Wilfried Ritter | Website-Autor

Die zwei mit Abstand wichtigsten Hilfsmittel für die erfolgreiche Umsetzung Ihres geplanten Bauvorhabens.

  1. Ein professionelles Leistungsverzeichnis (LV), mit dem Sie Ihr Hausbau-Projekt auch selbst kalkulieren, eine Bauausschreibung erstellen und vergleichbare Angebote einholen können.

  2. Eine unabhängige Baufachberatung als Hausbau-Soforthilfe und Unterstützung auch bei der LV-Erstellung mit meinem Muster-LV, wenn Sie selbst nicht mehr weiter wissen.
Muster-LV-Hilfe
Hausbau-Soforthilfe

Das könnte Sie auch interessieren

▲ Top
