"Hausbau Basis-Wissen über Elektroinstallation, Arbeitshilfe für Ihr Leistungsverzeichnis (LV) zur Ausschreibung der elektrischen Hausinstallation und LV-Inhalt mit allen im Excel Muster-LV enthaltenen besonderen Vertragsbestimmungen und Auswahlpositionen."
Mit diesem Online-Muster-LV bekommen Sie alles, was Sie brauchen, um mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage auch die elektrische Installation in Ihr selbst erstelltes Leistungsverzeichnis aufzunehmen.
Zu den meisten Leistungen, die für den Bau Ihres Hauses erforderlich sind, finden Sie direkt bei den einzelnen Leistungspositionen hilfreiche Erklärungen, Empfehlungen oder Anleitungen für die LV-Erstellung.
Bei Unklarheiten hinsichtlich der Positions-Auswahl sowie der Mengenermittlung für die ausgewählten Leistungspositionen helfen Ihnen die angegebenen Hinweise zuverlässig weiter.
Und sollten Sie trotzdem einmal mit der LV-Erstellung alleine nicht mehr so richtig weiterkommen oder vor beliebigen anderen Hausbau-Problemen stehen, können Sie jederzeit die vom Website-Autor angebotene Bauhilfe in Anspruch nehmen.
Dieses Online-LV ist aber auch eine alles umfassende Leseprobe mit umfangreichen Textauszügen und Kurzbezeichnungen aller Auswahlpositionen für sämtliche Bau- und Handwerkerleistungen zur Errichtung eines bezugsfertigen Hauses.
Damit können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt der Elektroinstallations-Arbeiten in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.
Alle Informationen über das Muster-LV
Mit allen Antworten auf Fragen, die auch ich mir als Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte. Hier klicken und umfassend informieren
LG 17 Besondere Vertragsbestimmungen

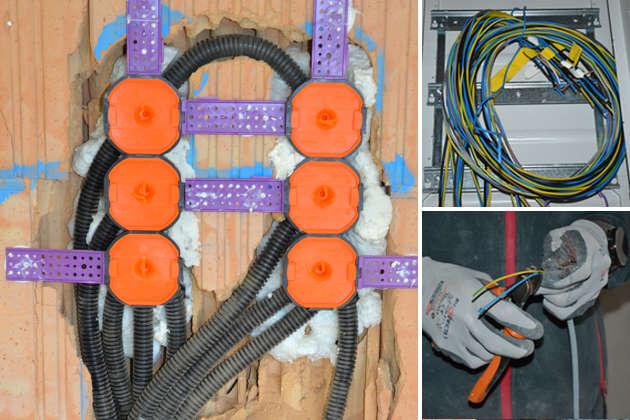

Über die Elektroinstallation für Ihr Hausbau-Projekt gibt es auf dieser Website auch noch andere lesenswerte Webseiten.

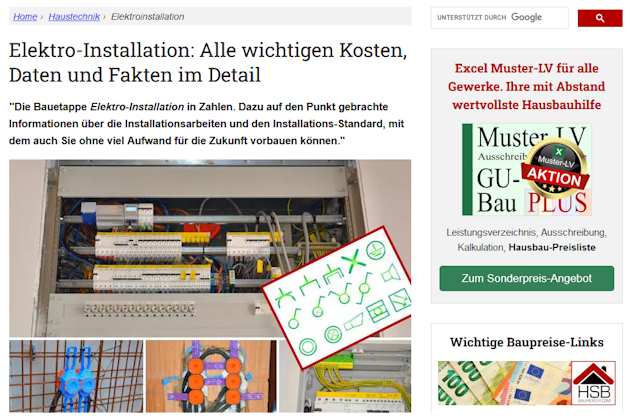

Dieser Bauetappen-Seite hat den selbsterklärenden Titel
"Elektro-Installation: Alle wichtigen Kosten, Daten und Fakten im Detail". Sie können sich dort nicht nur über die Baupreise für eine Elektroinstallation informieren, sondern auch über die durchschnittlichen Kosten und Bauzeiten bei Ausführung durch eine Fachfirma oder in Eigenregie.

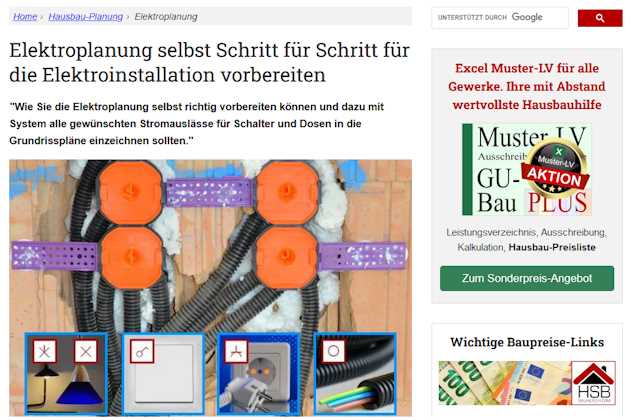

Diese Anleitungs-Seite zum Thema Elektroplanung gehört zu den meistbesuchten Detailseiten dieser Hausbau-Website. Sie lernen dort, Wie Sie die Elektroplanung selbst richtig vorbereiten können und dazu mit System alle gewünschten Stromauslässe für Schalter und Dosen in die Grundrisspläne einzeichnen sollten.
Link-Tipp für weiterführende Informationen über die zeitgemäße Elektroinstallation für Ihren Neubau.
Der Link führt Sie zur Website Elektro+ der deutschen GED Gesellschaft für Energiedienstleistung - GmbH & C. KG aus Berlin.
Initiatoren von Elektro+ sind führende Anbieter von Komponenten für Elektroinstallationen. Elektro+ hat den Zweck, Bauherren bestehende Normen und Vorschriften der elektrischen Installation auf verständliche Art und Weise produktneutral zu erklären.
Obwohl eine normgerechte Elektroinstallation ohnehin alle wichtigen Komponenten enthält, fehlen trotzdem oft relativ kleine, aber umso wichtigere Details - Brandschutzschalter für die wichtigsten Stromkreise.
Solche im Notfall überlebenswichtige Schalter sind nämlich normalerweise - abhängig von einschlägigen Ländergesetzen - nur in Fertig- und Holzhäusern vorgeschrieben, nicht aber in massiv gebauten Wohngebäuden.

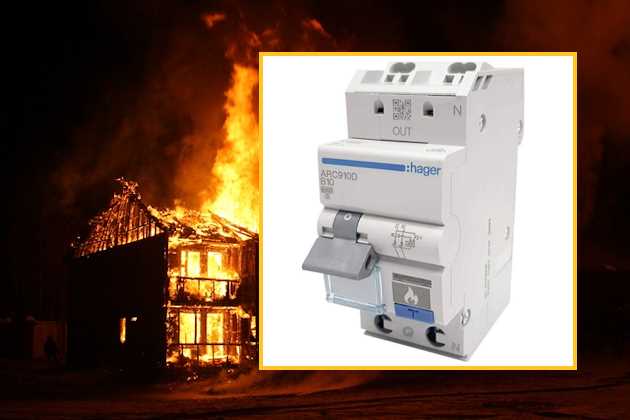

Zur Verhinderung von Kabelbränden sollten daher in jedem Haus als Ergänzung zu den ohnehin vorgeschriebenen FI-Schaltern die wichtigsten Stromkreise mit einem eigenen Brandschutzschalter ausgestattet werden.
"Wichtig" sind dabei vor allem die Stromkreise für die Schlafräume, außerdem jene Räume mit hohen Anschlussleistungen. Zu Letzteren zählen beispielsweise Waschmaschine, Trockner, Geschirrspüler oder eventuell auch eine Sauna.
Diese Brandschutzschalter schützen die Stromleitungen der Elektroinstallation besonders vor Überhitzung und Brand und schalten die betroffenen Stromkreise ab.
In der Regel können mit Brandschutzschaltern Brände und die damit verbundene Rauchentwicklung zuverlässig verhindert werden.
Kabelbrände gehören übrigens nicht nur in Gebäuden mit veralteter Elektroinstallation zu den häufigsten Brandursachen, sondern auch bei neuen Wohngebäuden. Die Ursachen für diese gefährlichen Kabelbrände wiederum sind sehr vielfältig:
Bei derartigen Mängeln können beim Ein- oder Ausschalten der angeschlossenen Geräte Sicherungen fallen oder Gerätestörungen auftreten, im schlimmsten Fall fliegen im wahrsten Sinne des Wortes die Funken - und verursachen schlussendlich Brände.
Dass Brände, die womöglich sogar unbemerkt während der Schlafenszeit entstehen, nicht nur lebensgefährlich sind, sondern auch persönliche Erinnerungen und Andenken unwiederbringlich vernichten können, ist hinlänglich bekannt.
Aber noch wichtiger ist vielleicht, dass sich durch diese einfachen
zusätzlichen Sicherheitsvorkehrungen auch Ihr individuelles Sicherheitsgefühl positiv
auf die Wohnqualität auswirken werden.
Die Auswahl der passenden Leistungsposition für die Herstellung der Elektroinstallation ist für Laien normalerweise nicht ganz einfach. Eine Herausforderung ist dabei immer wieder vor allem die Festlegung der Stückzahlen für die einzelne Schalter und Dosen.
Außerdem stellen sich viele Bauherren die grundsätzliche Frage, was bei der Elektroinstallation mindestens enthalten sein muss und was alles tatsächlich gebraucht wird.
Das fängt schon bei der Größe des Elektroverteilerschrankes an und endet bei den unendlichen Möglichkeiten, die moderne Smart Home-Lösungen bieten.
Da viele Bauherren unsicher sind, wie viele Steckdosen oder Schalter für das individuell geplante Haus erforderlich oder sinnvoll sind, werden sicherheitshalber oft der Einfachheit halber lieber mehr als weniger Elektroauslässe bestellt.
Spätestens bei der Endabrechnung muss dann mehr oder weniger begeistert zur Kenntnis genommen werden, dass die gesamte Elektroinstallation nun wesentlich mehr kostet als ursprünglich geplant. Und nicht selten auch viel mehr als auf dieser Website angegeben ist.
So weit muss es aber auch bei Ihrem Bauprojekt nicht kommen. Für die professionelle Planung der elektrischen Hausinstallation gibt es heute vielmehr sehr effiziente Hilfsmittel, mit denen Sie genau festlegen können, welche Elektroausstattung für Sie persönlich optimal ist.
Bei dieser Festlegung der Elektroausstattung geht es heute allerdings längst nicht mehr nur um die Anzahl der Steckdosen und Schalter, sondern um ein vernünftiges Gesamtkonzept.
Auf den Punkt gebracht: Eine moderne und dem heutigen Zeitgeist und Standard entsprechende Elektroinstallation muss gleichzeitig sicher, energieeffizient, zukunftsfähig und komfortabel sein.
Um alle diese Anforderungen zusammen unter einen Hut zu bringen, haben viele kluge Köpfe aus allen beim Hausbau beteiligten Fachbereichen eine Richtlinie für eine zeitgemäße Elektroinstallation herausgegeben - die Richtlinie RAL-RG 678.
Hinter der recht bürokratisch klingenden Bezeichnung "RAL-RG 678" versteckt sich bei näherer Betrachtung eine Richtlinie, die für die Ausführung einer angemessenen Elektroinstallation nicht hilfreicher sein könnte.
Konkret wird mit dieser Richtlinie die Mindestausstattung bei der Ausführung und Planung der elektrischen Hausinstallation beschrieben.
Und weil die Anforderungen der Bauherren an die Elektroinstallation
in der Praxis sehr unterschiedlich ausfallen, werden in der Richtlinie RAL-RG 678 insgesamt sechs Ausstattungswerte berücksichtigt.
Auf die ersten zwei Ausstattungswerte wurde im Muster-LV bewusst verzichtet, weil es sich dabei um um sehr einfache Mindest-Ausstattungen handelt, die im modernen Wohnbau praktisch nie ausreichen, um die nötigsten Anforderungen abzudecken. Im Muster-LV sind daher aus gutem Grund nur vier wählbare Leistungspositionen mit verschiedenen Ausstattungswerten enthalten.
Damit ist für jeden Bauherrn und jedes individuelle Bauvorhaben das Richtige dabei - von der relativ einfachen Standard-Ausstattung bis zur umfassenden Smart Home-Vollausstattung. Das Beste daran:
Im Gegensatz zu anderen Leistungsgruppen sind auf dieser Muster-LV-Seite nur fallweise Positionsbilder bei den einzelnen Leistungspositionen zu finden.
Dafür gibt es hier an passenden Stellen sehr informative Elektro Erklär-Videos, die meistens ohnehin viel aussagekräftiger sind. Gleich hier zum Beginn ein erstes Video über die Richtlinie RAL-RG 678:
Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 17 Elektroinstallation sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:
Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.
Für diese Leistungsgruppe gelten folgende Regelungen und Punkte:
Die im Leistungsverzeichnis und in den Leistungspositionen beschriebenen Leistungen sind jeweils betriebsfertig auszuführen bzw. herzustellen.
Grundsätzlich sind in den ausgeschriebenen Leistungspositionen daher auch jene Nebenleistungen im jeweiligen Einheitspreis enthalten, die für die Erbringung der jeweiligen Leistung zwar erforderlich, möglicherweise aber nicht separat angeführt sind.
Die eingebrachte Elektroinstallation darf grundsätzlich keine Bauteile, die zur Erhaltung der Luftdichtheit und Winddichtheit dienen, in ihrer Funktion beeinträchtigen. Diese grundsätzliche Vorgabe ist unabhängig von der Bauweise bzw. von der baulichen Ausführung der jeweiligen Bauteile, in denen eine Elektroinstallation einzubringen ist.
Der Auftragnehmer hat die Wahl, ob die Installationsdosen (z.B. bei Bauteilen aus Ziegelmauerwerk) vollflächig eingegipst oder ob (z.B. bei Leichtbauweise) luftdicht ausgeführte Installationsdosen bzw. Hohlwanddosen verwendet werden.

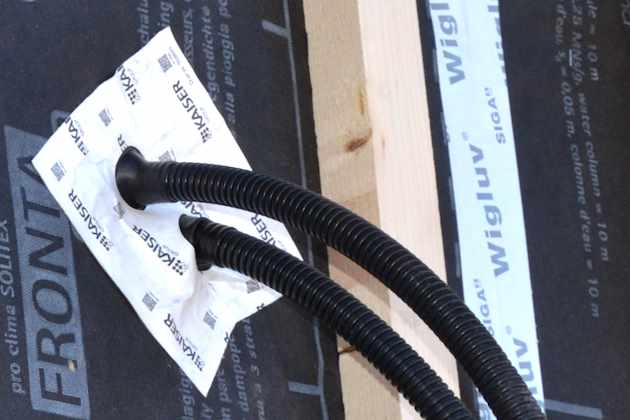

Sämtliche Installationsrohre, die - wo auch immer - eine luftdichte Schicht durchdringen, müssen in jedem Fall luftdicht verschlossen werden, ebenso sind die Rohrdurchführungen selbst durch geeignete Maßnahmen (z.B. Dichtmanschetten) luftdicht zu verschließen.
Um ein fachgerechtes Arbeiten an den luftdichten Anschlüssen zu gewährleisten, ist darauf zu achten, dass die Abstände der Durchdringungen und Einbauteile zu angrenzenden Wänden bzw. Bauteilen mindestens 15 cm betragen.
Sofern mehrere Durchdringungen nebeneinander auszuführen sind, ist zwischen den einzelnen Durchdringungen ein Mindestabstand von 10 cm einzuhalten - der Mindestabstand von 15 cm zu angrenzenden Bauteilen bleibt dadurch unberührt. Ist die Einhaltung des Mindestabstandes von 10 cm zwischen einzelnen Durchdringungen nicht möglich, sind ...
► Weiter in IHREM Muster-LV
Sofern Einbauleuchten in Leichtbaukonstruktionen einzusetzen sind, ist die oberhalb der Decke befindliche Dämmung und Dampfbremsfolie durch geeignete Einbaugehäuse zu schützen.

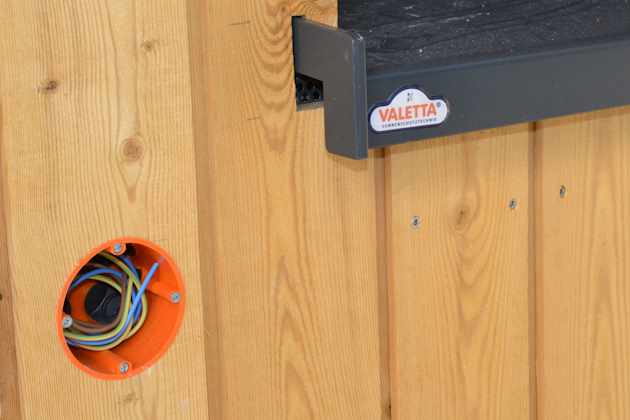

Elektroinstallationen, die an den Außenfassaden installiert oder in diese integriert werden müssen, sind so auszuführen, dass keine Wärmebrücken im Bereich der außen liegenden Schalter, Steckdosen, Anschlüsse für Außenleuchten, Sprech- oder Videoanlagen oder anderer Systeme entstehen.
Bei bestehenden, nicht luftdicht ausgeführte Elektroinstallationen, die in die neue Elektroinstallation zu integrieren sind, sind geeignete Dichteinsätze für die nachträgliche Abdichtung einzubauen.
Hinweis: Eine luftdichte Elektroinstallation ist Voraussetzung für Ihren späteren Wohnkomfort. Wie das konkret gemeint ist, zeigt Ihnen weiter unten bei den wählbaren Leistungspositionen ein dieses Erklär-Video mit dem Titel "Wenn es aus der Steckdose zieht".

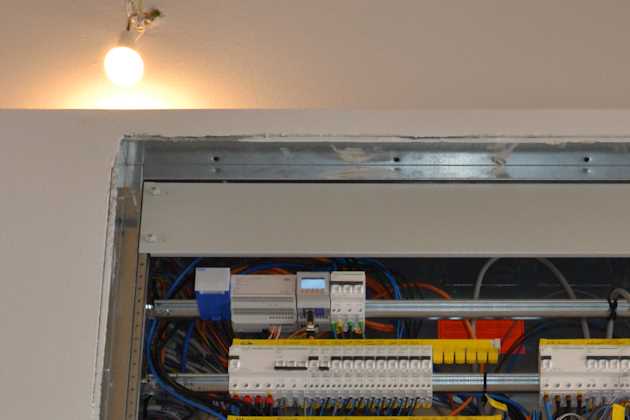

Zur provisorischen Beleuchtung der Baustelle und um die Funktion der Elektroinstallation zu dokumentieren, sind bei allen schaltbaren Lichtauslässen provisorische Fassungen und ausreichend helle Leuchtmittel zu installieren.
Mit der umgangssprachlichen Bezeichnung Wohnfläche ist entsprechend den einschlägigen Normen die Netto-Raumfläche (NRF) gemeint. Dazu gehören im Einfamilienhausbau alle Räume, die sich im Einfamilienhaus befinden.
Pos. 17A.01 Hauszuleitung
LV Praxisbeispiel
Liefern und herstellen der Hauszuleitung ab dem vom örtlichen Netzbetreiber bzw. Energieversorgungsunternehmen (EVU) errichteten Hausanschlusskasten durch Einziehen des ausreichend dimensionierten Zuleitungskabels in bauseits vorbereitete Leerrohre. Der Anschluss an den Hausanschlusskasten ist ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / lfm
Diese Leistungsposition muss in jedem Fall ins LV aufgenommen werden. Es geht hier um die Verbindung vom Hausanschlusskasten an der Grundgrenze bis zum Zählerkasten.
Der Verlauf der Hauszuleitung sollte schon vor dem Baubeginn individuell mit dem zuständigen Energieversorger vor Ort vereinbart werden.
Beachten Sie, dass sich diese Leistungsposition nur auf die Verlegung des Zuleitungskabels durch den Elektriker bezieht. Für anfallende Grabarbeiten sowie den Einbau von Leerrohren müssen Leistungspositionen anderer Leistungsgruppen verwendet werden.
Hinweis: Das "Leerrohr" für die Hauszuleitung sollte großzügig dimensioniert sein, um das dicke Anschlusskabel problemlos einziehen zu können. Dazu sind entweder Drainagerohre (z.B. Pos. 06.01 oder PVC Kanalrohre (z.B. Pos. 03.03) optimal geeignet.
Möglicherweise muss bei Ihrem Bauvorhaben das Hausanschlusskabel im Zuge der Erdarbeiten direkt in einen Rohrgraben verlegt werden, in diesem Fall muss das Erdkabel mit Kies oder Sand ummantelt werden. Die Lage des Kabels wiederum muss mit einem Kabelwarnband markiert werden.
Empfehlung: Klären Sie die detaillierte Ausführung des Hausanschlusses für die Elektroinstallation im Zuge der Auftragsvergabe mit der ausführenden Baufirma.
Wichtig! Die einmalige Gelegenheit, Zusatzleistungen ohne Mehrkosten zu bekommen haben Sie NUR im Zuge der Auftragsvergabe. Derartige kostenlose Zusatzleistungen fallen in dieser alles entscheidenden Verhandlungsphase unter den Titel "Naturalrabatt".
Mengenermittlung. Die erforderliche Länge für die Hauszuleitung ergibt sich in der Regel aus dem Lageplan. Da der Stromanschlusskasten des zuständigen Energieversorgers auch in Ihrem Fall im Bereich der Grundgrenze Ihres Grundstücks situiert sein wird, muss bei der Mengenermittlung der Abstand vom Stromanschlusskasten bis zum geplanten Zählerkasten gemessen werden.
Zu berücksichtigen ist dabei, dass das Hausanschlusskabel nicht nur horizontal verläuft, sondern im Bereich der zwei Endpunkte auch vertikal. Um dem Elektriker ein problemloses Anschließen der Hauszuleitung an den Zählerkasten zu ermöglichen, sollte das Anschlusskabel ausreichend lang sein.
Die genaue und tatsächlich benötige Länge der elektrischen Hauszuleitung wird später vom beauftragten Elektrounternehmen festgelegt.
Pos. 17A.02 Telefonzuleitung / Internetleitung
Verlegen und betriebsfertig anschließen des vom Telekomunternehmen beigestellten Anschlusskabels durch Einziehen in bauseits vorbereitete Leerrohre.
Die Installation der Anschlussleitung erfolgt ab dem vom Telekomunternehmen hergestellten Anschluss- oder Verteilerkastens im Bereich der Grundstücksgrenze bis zur geplanten Anschluss- bzw. Verteilerstelle im Gebäude.
Einheitspreis: XY € / lfm
Ob Sie einen Internetanschluss in Form eines Kabelanschlusses benötigen, hängt vom gewünschten Internet- oder Telefonanbieter ab. Möglicherweise könnten Sie darauf verzichten, weil es heute auch WLAN- bzw. Funk-Möglichkeiten gibt.
Empfehlung: Entscheiden Sie sich nach Möglichkeit trotzdem für einen kabelgebundenen Festnetz- bzw. Telefonanschluss - damit ist gewährleistet, dass Sie später auch die gewünschte Bandbreite zur Verfügung gestellt bekommen.
Für die Mengenermittlung und Herstellung der benötigten Anschlussleitungen gelten im Wesentlichen die selben Hinweise wie bei "Pos. 17A.01 Hauszuleitung".
Pos. 17A.03 Elektroinstallation, Ausstattung Standard 2**, nach m² NRF
Herstellen der gesamten zukunftssicheren Elektroinstallation laut Plan als Unterputzinstallation mit Standardausstattung nach RAL-RG 678. Schalter- und Steckdosenprogramm nach Bemusterung und Wahl des Auftragnehmers. Einschließlich ...
Einheitspreis: XY € / m²
Weiterführende Informationen über die verschiedenen Ausführungs-Standards nach RAL-RG 678 finden Sie auf der eigenen HSB-Seite über die Elektroplanung unter dem Punkt Elektro-Ausstattung.
Mengenermittlung. Geben Sie die Netto-Raumfläche NRF Ihres geplanten Hauses an. Wie auch schon weiter oben angeführt, sind in der NRF alle im Haus geplanten Räume enthalten - also unabhängig davon, ob es sich dabei um Wohnräume oder andere Nutzräume handelt.
Pos. 17A.04 Elektroinstallation, Ausstattung Standard 2** PLUS, nach m² NRF
LV Praxisbeispiel
Aufzahlung auf die Elektroinstallation mit Standardausstattung nach RAL-RG 678 für Gebäudesystemtechnik (GST) durch Installation von zusätzlichen BUS-Leitungen als Vorbereitung für die Anwendung der möglichen Smart Home Funktionsbereiche zur Gebäudeautomation. Stromkreisverteiler mit 30 % Reserveplatz für zukünftige Erweiterungen.
Enthalten ist die Umsetzung mindestens eines Funktionsbereichs nach Wahl des Auftraggebers (AG). Zur Auswahl stehen ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / m²
Pos. 17A.05 Elektroinstallation, Ausstattung Komfort 3***, nach m² NRF
Herstellen der gesamten zukunftssicheren Elektroinstallation laut Plan als Unterputzinstallation mit Komfortausstattung nach RAL-RG 678. Schalter- und Steckdosenprogramm nach Bemusterung und Wahl des Auftragnehmers. Einschließlich Fachberatung über Gebäudesystemtechnik (GST) und Gebäudeautomation (GA).
Anzahl der Stromkreise, Steckdosen, Beleuchtungs- und Kommunikations-Anschlüsse nach Ausstattungswert 3*** / Komfortausstattung. Abrechnung ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / m²
Pos. 17A.06 Elektroinstallation, Ausstattung Komfort 3*** PLUS, nach m² NRF
Aufzahlung auf die Elektroinstallation mit Komfortausstattung nach RAL-RG 678 für Gebäudesystemtechnik (GST) durch Installation von zusätzlichen KNX Busleitungen als Vorbereitung für die Anwendung der möglichen Smart Home Funktionsbereiche zur Gebäudeautomation. Stromkreisverteiler mit 30% Reserveplatz für zukünftige Erweiterungen.
Enthalten ist die Umsetzung von mindestens zwei Funktionsbereichen nach Wahl des Auftraggebers. Zur Auswahl stehen ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / m²
Pos. 17B.01 Verteiler, Standschrank
Liefern und montieren eines zukunftssicheren, leeren Verteilerschranks mit ausreichend Reserve zum Aufbau einer Niederspannungsverteilung als Einzelstandverteiler für die Bodenaufstellung in Innenräumen, aus pulverbeschichtetem Stahlblech, Farbe Weiß, RAL 9010, mit Doppeltür, Innenauskleidung Kunststoff. Schutzart IP44, Schutzklasse II.
Zum Beispiel: HAGER FP24SN2 Standschrank univers IP44 SKII
Einheitspreis: XY € / ST
Voraussetzung für eine zukunftsfähige Elektroinstallation ist auch ein ausreichend großer Verteilerschrank, welcher mit allen möglichen Einbaugeräten und System-Komponenten bestückt werden kann.
Wie wichtig ein richtig dimensionierter Verteilerschrank ist, zeigt auch dieses Erklär-Video "Der Zählerschrank".
Leistungsumfang: Ein ausreichend großer Verteilerschrank mit mindestens 30 % Platzreserve ist (nur) in Pos. 17A.06 bereits enthalten.
Falls Sie eine andere Leistungsposition mit weniger Ausstattungen (17A.03 bis 17A.05) wählen, wären dort jeweils nur Verteilerschränke in Standard-Größen für die gewählte Installation enthalten - diese wären für die Zukunft möglicherweise zu klein.
In diesem Fall sollten Sie sicherheitshalber auch diese Leistungspositionen 17B.01 für den großen Verteilerschrank in Ihr Leistungsverzeichnis aufnehmen.
Im Zuge der späteren Auftragsvergabe können Sie dann immer noch konkret klären, welcher Verteilerkasten zu welchen Preisen tatsächlich ausgeführt werden soll.

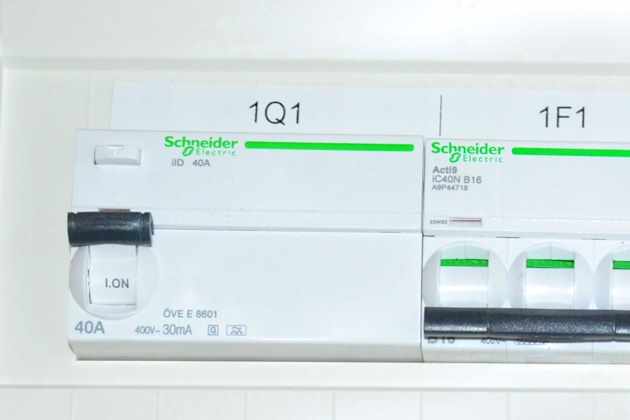

Pos. 17B.02 FI-Schutzschalter, Typ A
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen wechsel- und pulsstromsensitiven Fehlerstrom-Schutzschalters, 4-polig, 230 V AC, für ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Fehlerstromschutzschalter - kurz FI-Schalter genannt - sind heute bei jeder Elektroinstallation Pflicht. Nach den einschlägigen gesetzlichen Vorgaben müssen daher alle Steckdosen mit einem Nennstrom bis 16A mit einer geeigneten Fehlerstromschutzeinrichtung ausgestattet sein.
Trotzdem kann es auch in Ihrem Fall nicht schaden, spätestens bei der Auftragsvergabe an den Elektriker oder Generalunternehmer das Thema Fehlerstromschutzschalter Typ A sicherheitshalber zumindest kurz anzusprechen. Wenn dann klar ist, dass natürlich ohnehin keine anderen FI-Schalter eingebaut werden, umso besser.
Pos. 17B.03 Brandschutzschalter
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines Fehlerlichtbogen-Schutzschalters (AFDD), kombiniert mit Leitungsschutzschalter, 1P+N, Fehlerstrom Typ A, 230 V, 16 A, zum Schutz vor elektrisch gezündeten Bränden für ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.04 Überspannungsableiter, Blitzschutz
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines Überspannungs-Ableiters, Typ 2, zum Schutz von elektrischen Endgeräten 230/400V und Niederspannungsanlagen vor Überspannungen durch Blitzschlag.
Einheitspreis: XY € / ST
Elektrogeräte und elektronische Bauteile sind heute ziemlich empfindlich und können durch verschiedene Ereignisse auch relativ leicht gestört oder sogar ganz zerstört werden. Hier ein kurzes Erklär-Video mit dem Titel "Schutz vor Überspannungen".
Pos. 17B.05 LED Orientierungslicht, Steckdose
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation von Steckdosen mit integrierter LED Lichtleiste als ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST

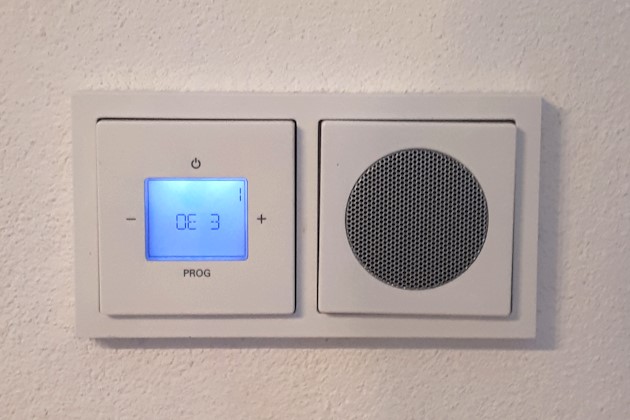

Pos. 17B.06 Unterputz-Radio
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation in Unterputzdose eines UKW-Radios mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Unterputz-Radios für den Einbau in einfachen Unterputzdosen haben auch Ausgänge für Lautsprecher und können über entsprechende Anschlussleitungen an bestehende Lautsprechersysteme angeschlossen werden. Je nach Lage der Lautsprecher kann damit auch in anderen Räumen Radio gehört werden.
Für den Betrieb des Radios im selben Raum - beispielsweise in der Küche - ist es empfehlenswert, den Unterputz-Radio gemeinsam mit einem Unterputz-Lautsprecher in eine Doppeldose einzubauen.
Pos. 17B.07 Unterputz-Lautsprecher
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation in Unterputzdose eines Lautsprechers zum Anschluss an ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.08 Bewegungsmelder
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation in Unterputzdose eines Bewegungsmelders, Erfassungswinkel 180°, zum automatischen ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.09 Rauchmelder
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines optischen Rauchwarnmelders mit eingebauter ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.10 USB-Steckdose, UP-Ladegerät
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation einer Unterputz Schuko-Steckdose mit integriertem USB-Ladegerät mit 2 ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST

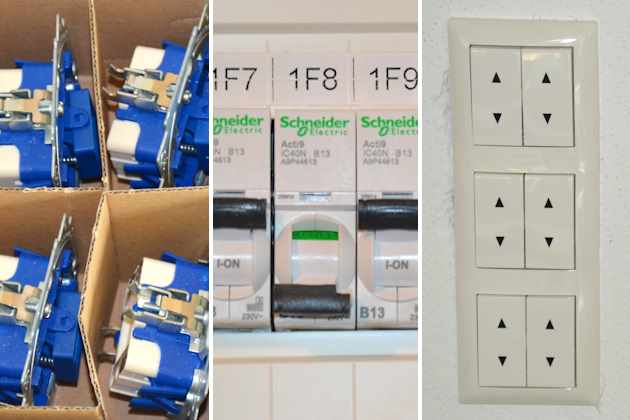

Pos. 17B.11 Ausschalter, UP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Ausschalters für Ein- und Ausschaltung von einer Schaltstelle, als ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.12 Ausschalter, AP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Ausschalters für Ein- und Ausschaltung von einer Schaltstelle, als AP-Schalter mit geschlossenem ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.13 Wechselschalter, UP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Universal-Wechselschalters für Aus- und Einschaltung von zwei verschiedenen Schaltstellen, als UP-Einsatz mit Wippschalter für Unterputzmontage, mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.14 Wechselschalter, mit Kontrolllicht, AP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Ausschalters für Ein- und Ausschaltung Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Universal-Wechselschalters für Aus- und Einschaltung von zwei ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.15 Kreuzschalter, UP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Kreuzschalters für Aus- und Einschaltung von mehr als ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.16 Taster, UP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation eines zusätzlichen Tasters für einpolige Aus- / Wechselschaltung, Schaltstrom ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.17 Steckdose, UP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation einer zusätzlichen UP-Schuko-Steckdose mit erhöhtem ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17B.18 Steckdose, AP
Aufzahlung auf gewählte Elektroinstallation für die Lieferung und Installation einer zusätzlichen AP-Schuko-Steckdose mit geschlossenem Gehäuse, zweipolig, 250 V AC, 10 A, mit Schraubklemmen und Verbindungsklemmen, Farbe reinweiß, RAL 9010, für Aufputzmontage in ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST

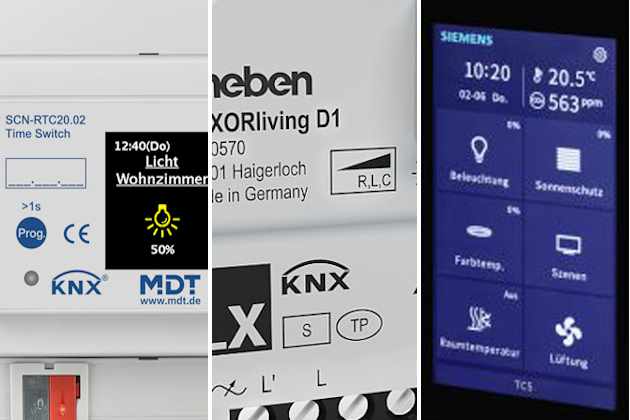

Der KNX-Standard ist eine Weiterentwicklung von EIB (Europäischer Installationsbus) und der aktuelle Bus zur Gebäudeautomation. KNX bietet eine extrem umfangreiche Produktpalette, mir der Sie in Zusammenarbeit mit Ihrem Elektriker Ihr ganz individuelles Smart Home gestalten können.
Für erste Informationen über die Vorteile von KNX genügen aber auch normale Internetseiten, z.B. auch diese KNX-Seite.
Wofür die einzelnen in dieser Leistungsgruppe LG 17C angeführten KNX-Komponenten konkret benötigt werden bzw. was diese alles können, werden Sie ebenfalls durch einfache Internet-Recherchen rasch herausfinden.
Oder Sie besorgen sich Ihre individuelle Muster-LV-Version. Im vollständigen Muster-LV ist auch aus den meisten Positionstexten abzulesen, welchen Zweck die einzelnen Komponenten haben und wofür diese benötigt werden.
Pos. 17C.01 Unterbrechungsfreie Spannungsversorgung, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation einer KNX Busspannungsversorgung mit integrierter Drossel für ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Diese Leistungsgruppe mit ausgewählten KNX-Leistungspositionen hat vor allem den Zweck, Ihnen eine Auswahl der wichtigsten KNX-Anwendungen zur Verfügung zu stellen.
Für die LV-Erstellung müssen Sie sich aber nicht im Detail mit allen Produkten und Smart Home-Lösungen beschäftigen. Verlassen Sie sich lieber auch Ihre persönliche Fachberatung im Zuge der Auftragsvergabe.
Erfahrene Baufirmen bzw. Elektrounternehmen wissen sehr gut, was für einen Neubau wichtig ist, was unbedingt benötigt wird, in welchen Bereichen Sie Vorsorge für die Zukunft treffen sollten und was auch später noch nach Bedarf problemlos nachgerüstet werden kann.
Pos. 17C.02 Akku-Modul, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines Bleigel-Akkumulators, Nennspannung 12 V DC, für die ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.03 Bleigel-Akkumulator, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines wartungsfreien ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.04 Fenster- / Türkontakt, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation von Fenster- und Türkontakten als Magnet-Reedkontakt mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.05 Binäreingang, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines KNX Binäreingangs zum ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.06 Fenster- / Türkontakte, KNX-Funk
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation von Fenster- und Türkontakten mit Batterie für KNK-Funk zur ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.07 Funk Linienkoppler, KNX-Funk
Lieferung und Installation in Unterputzdose eines integrierten Busankopplers zur Anbindung von ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.08 Dimmer, LED-Dimmaktor, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines KNX LED-Dimmers zur Steuerung von LEDs und ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / xx
Pos. 17C.09 Rollladen- Jalousienaktor, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines KNX Aktors zur Steuerung von 8 Rollladen- / Jalousienmotoren 230 V AC bis ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.10 Präsenzmelder, KNX
Aufzahlung auf Elektroinstallation mit Busleitungen für PLUS-Ausstattungen für die Lieferung und Installation eines Präsenzmelders zur ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.11 Rauchwarnmelder, KNX-Modul
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren eines KNX-Moduls für die Anbindung von vernetzbaren Rauchmeldern an das KNX Systems. Zum Beispiel ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.12 Rauchwarnmelder, KNX
Einheitspreis: XY € / ST
Pos. 17C.13 Wetterstation, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren einer KNX Wetterstation mit integrierter Busankopplung zur ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.14 Türstation, Videokommunikation, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren einer Video-Türstation mit Unterputzkasten und Frontplatte aus ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.15 Wohnungsstation, Videokommunikation, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren einer abhörsicheren Video-Wohnungsstation mit Farbdisplay mit LED-Hintergrundbeleuchtung, für Aufputz-Montage. Ausgestattet mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / xx
Pos. 17C.16 Steuergerät, Videokommunikation, KNX
Einheitspreis: XY € / ST
Pos. 17C.17 Türsprechanlage, Türkommunikation, Vorgabe AG
Liefern und installieren einer Türsprechanlage / eines Türkommunikations-Systems. Vom Auftraggeber vorgegebenes Produkt:
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17C.18 Raumtemperaturregler, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren eines Raumtemperaturreglers für Innenräume mit integrierter Busankopplung, für ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.19 Zentrales Panel, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren eines zentralen Schalt- und Meldetableaus mit ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17C.20 IP-Interface, Router, KNX
Aufzahlung auf Elektroinstallation mit BUS-Leitungen für das Liefern und Installieren eines IP-Interface mit IP-Router, Spannungsversorgung über KNX Bus, Funktion als ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17D.01 Solaranlage, Photovoltaik, 2 kWp
Liefern und installieren einer Solaranlage zur Stromgewinnung als Photovoltaiksystem für Aufdach-, Indach oder Flachdachmontage. Verankerung und Befestigung laut statischem Nachweis, ausgelegt auf die regional erforderlichen Schnee- und Windlasten.
Bemessung der PV-Anlage nach Plan und regionalen Gegebenheiten.
Bestehend aus ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17D.02 Solaranlage, Photovoltaik, 5 kWp
Einheitspreis: XY € / ST
Pos. 17D.03 Solaranlage, Photovoltaik, 10 kWp
Einheitspreis: XY € / ST
Pos. 17D.04 Solaranlage, Solarmodule, Vorgabe AG
Liefern und installieren von Solarmodulen zur Stromgewinnung als Photovoltaiksystem nach Wahl des Auftraggebers. Mit ...
► Weiter in IHREM Muster-LV
Vom Auftraggeber vorgegebenes Produkt:
Anbieter / Hersteller: XY
Bezeichnung / Type: XY
Montageart (Zutreffendes mit 'ja' markieren):
Abrechnung nach Anzahl der Solarmodule.
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.05 Photovoltaik, Wechselrichter, Vorgabe AG
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.06 Photovoltaik, Speicher, Vorgabe AG
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.07 Photovoltaik, Datenlogger, Vorgabe AG
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.08 Photovoltaik, Speicher und Wechselrichter SET, Vorgabe AG
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.09 Wallbox, Heimladestation
Liefern und installieren einer Ladestation zum Betanken von E-Autos mit Solarstrom, als zertifizierte Anlage mit Lademanagement für private Nutzung im Innen- oder Außenbereich. Einschließlich Ladekabel und Anschluss an Solarstromspeicher / Photovoltaikanlage.
Zum Beispiel ...
► Weiter in IHREM Muster-LV
Einheitspreis: XY € / ST
Pos. 17D.10 Wallbox, Heimladestation, Vorgabe AG
Einheitspreis: XY € / ST lt. IHRER Angabe
Pos. 17D.11 Infrarot Flächenheizung
Liefern und in Kombination mit Photovoltaikanlage betriebsbereit installieren einer elektrischen Flächenheizung in ausgewählten Räumen mit Infrarot-Heizfolien als Fußboden-, Wand- oder Deckenheizung unter Bodenbelägen oder Trockenbau-Verkleidungen.
Einheitspreis: XY € / m²
Elektrische Flächenheizungen in Wänden oder Böden sind empfehlenswert für Räume, die schnell aufgeheizt werden sollen - in der Praxis sind damit vor allem Bäder gemeint.
Den besten Wohnkomfort erzielen Sie, wenn Badezimmer zur Basis-Temperierung mit einer herkömmlichen (trägen) Niedertemperatur-Fußbodenheizung ausgestattet werden und zusätzlich mit einer (schnell wirkenden) elektrischen Infrarot Wandheizung.
Als Alternative kann natürlich auch mit einem elektrisch betriebenen Handtuchhalter das gewünschte Heizziel erreicht werden.
Beachten Sie auch die auf der eigenen Passivhaus-Seite angeführten Informationen über die aus heutiger Sicht beste Hausbau-Lösung.
Pos. 17D.12 Infrarot Flächenheizung, Raumthermostat
Einheitspreis: XY € / ST
Online Muster-LV
Wegweiser & Navigationshilfe
LG 17 Elektroinstallation
Pos. LG 17A 01-06
Pos. LG 17B 01-18
Pos. LG 17C 01-20
Pos. LG 17D 01-12
Mit dieser Navigationshilfe können Sie das gesamte Online-Muster-LV auch (fast) wie ein echtes Buch seitenweise durchblättern.
Mit allen Antworten auf Fragen, die sich auch der Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte.
Muster-LV Thema auswählen & klicken ...
Empfohlen von Wilfried Ritter | Website-Autor
Hausbau FAQ-Service. Antworten vom Autor
Excel LV-Vorlagen. Für alle Hausbau-Gewerke
Online-Baubegleitung. Bauhilfe24 Spezial
