"Hausbau Basis-Wissen zum Thema Schornstein und Kamin, Arbeitshilfe für Ihr selbst erstelltes Leistungsverzeichnis (LV) zur Ausschreibung des im Gebäude eventuell eingeplanten über Dach geführten Rauchfangs und LV-Inhalt mit allen im Excel Muster-LV enthaltenen Auswahlpositionen."

Schornstein (Bild: © bauimbild.com)

Alles, was Sie für die LV-Erstellung brauchen
Hier: Schornstein, Kamin

Mit diesem Online-Muster-LV bekommen Sie alles, was Sie brauchen, um mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage auch die Mauerarbeiten zur Errichtung des Schornsteins in Ihr selbst erstelltes Leistungsverzeichnis aufzunehmen.

Hilfe bei der LV-Erstellung?

Hier klicken und vom Website-Autor persönlich helfen lassen

Zu den meisten Leistungen, die für den Bau Ihres Hauses erforderlich sind, finden Sie direkt bei den einzelnen Leistungspositionen hilfreiche Erklärungen, Empfehlungen oder Anleitungen für die LV-Erstellung.

Bei Unklarheiten hinsichtlich der Positions-Auswahl sowie der Mengenermittlung für die ausgewählten Leistungspositionen helfen Ihnen die angegebenen Hinweise zuverlässig weiter.

Und sollten Sie trotzdem einmal mit der LV-Erstellung alleine nicht mehr so richtig weiterkommen oder vor beliebigen anderen Hausbau-Problemen stehen, können Sie jederzeit die vom Website-Autor angebotene Bauhilfe in Anspruch nehmen.

Leseprobe zur Kaufentscheidung

Dieses Online-LV ist aber auch eine alles umfassende Leseprobe mit umfangreichen Textauszügen und Kurzbezeichnungen aller Auswahlpositionen für sämtliche Bau- und Handwerkerleistungen zur Errichtung eines bezugsfertigen Hauses.

Damit können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt des Schornsteins in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.

Alle Informationen über das Muster-LV
Mit allen Antworten auf Fragen, die auch ich mir als Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte. Hier klicken und umfassend informieren

Begriffserklärung

Mit Schornstein ist auf dieser Hausbau-Website die senkrecht im Gebäude verlaufende und bis über das Dach geführte Rauchgasleitung gemeint.

Welche Bezeichnung für diesen aus Mantelstein, Dämmung und Rauchgasrohr bestehenden Bauteil von Ihnen üblicherweise verwendet wird, hängt davon ab, aus welchem Land oder welcher Region Sie kommen.

Für mich als aus Österreich stammender Autor dieser Hausbau-Website würde beispielsweise Rauchfang geläufiger sein. Oder auch Kamin.

Dabei ist mir als Österreicher bewusst, dass die oft genutzte Bezeichnung der Kamin für einen Rauchfang eigentlich eine ziemlich missverständliche Ausdrucksweise ist.

Auch deshalb, weil in der Schweiz dazu das Kamin gesagt wird. Im französisch sprechenden Teil der Eidgenossen wiederum Cheminèe. Für Leute aus anderen Landesteilen kann der Kamin aber vor allem auch deshalb zu kleineren Missverständnissen führen, weil damit in Österreich und Bayern auch die in eine Wand eingebauten Feuerstätten mit sichtbar lodernden Flammen gemeint sein können.

Und weil in wieder anderen Gegenden der für mich geläufige Rauchfang auch ein Schlot sein kann oder vielleicht sogar eine Esse, hier zur Beseitigung aller sprachlichen Unklarheiten einfach ein Bild des über Dach sichtbaren Teils des Schornsteins.

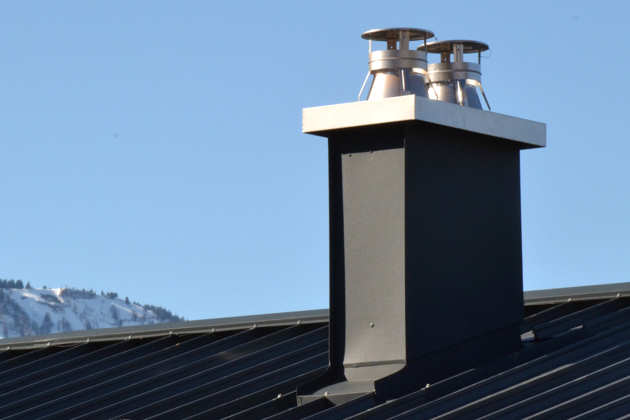

Bild: © bauimbild.com

Mit Schornstein oder manchmal auch Kamin ist hier also immer genau dieser Bauteil gemeint, der sich senkrecht durch das ganze Haus zieht, aber nur nur über Dach sichtbar ist.

Hausbau Basis-Wissen
Schornstein bzw. Kamin

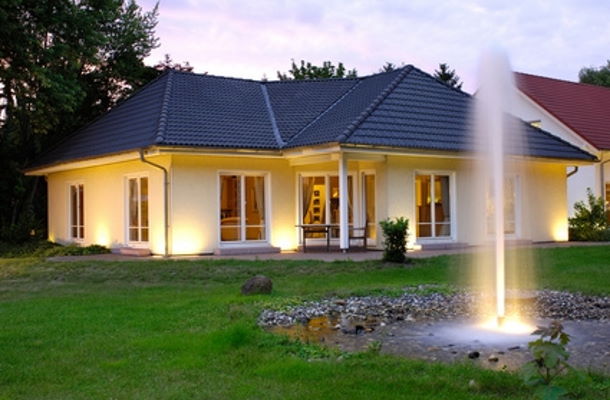

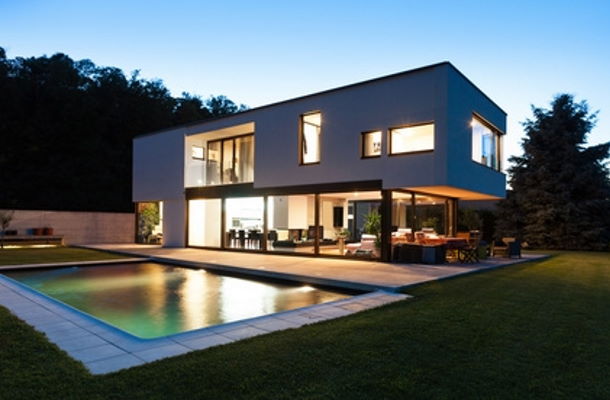

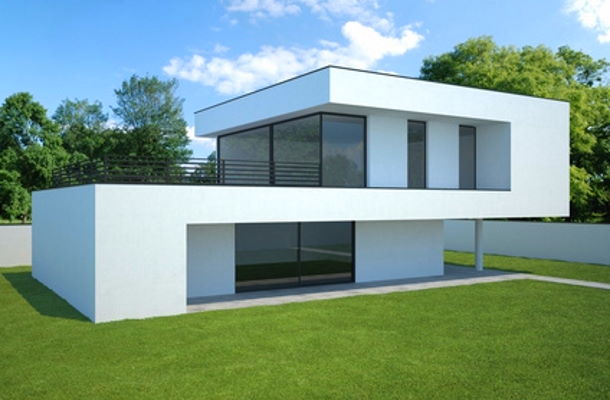

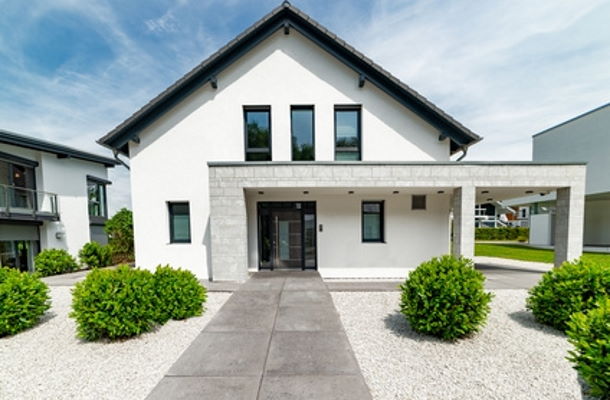

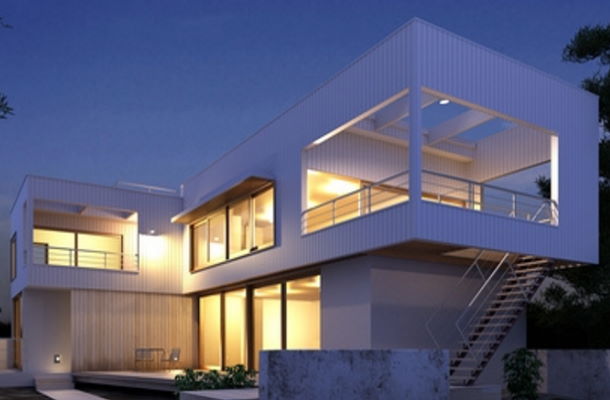

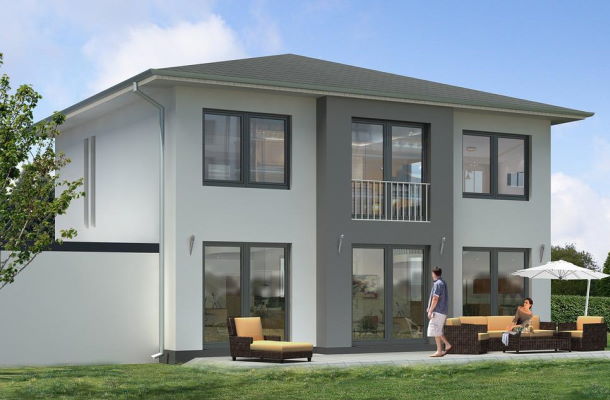

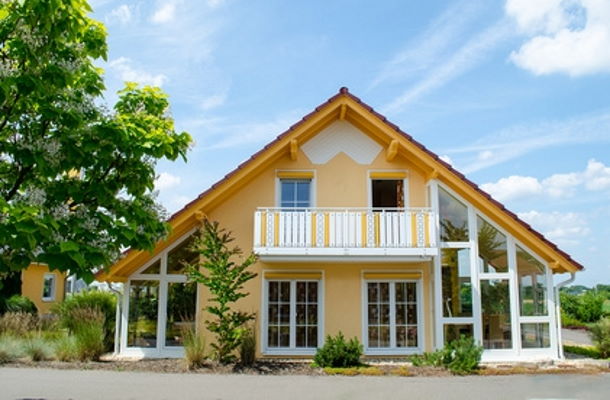

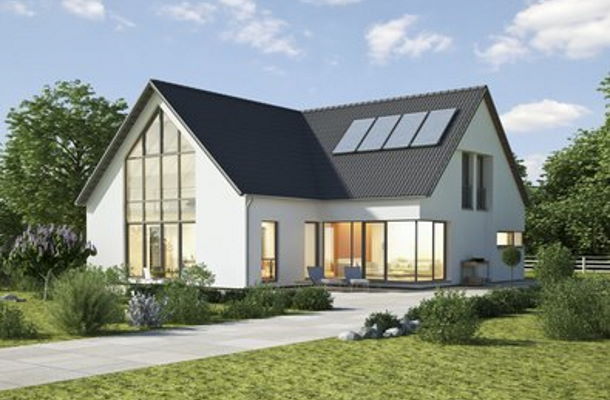

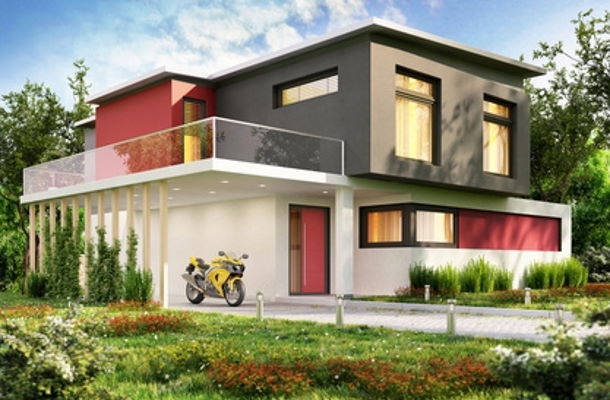

Nachdem Sie nun wissen, was konkret gemeint ist, wenn es auf dieser Website und damit auch im Muster-LV um den Schornstein bzw. Kamin geht, werfen Sie bitte nur einen kurzen Blick auf diese beispielhaft ausgewählten Häuser:

Was fällt Ihnen auf? Richtig ...

Bei keinem dieser Häuser ist ein Schornstein zu sehen. Allerdings nicht, weil dieser durch die Perspektive vielleicht nicht sichtbar ist. Vielmehr haben diese Häuser tatsächlich keinen Schornstein. Daraus ergibt sich eine berechtigte Frage:

Muss ein Haus überhaupt einen Schornstein haben?

Das kommt darauf an ...

In den diversen Länder-Bauordnungen wurden in den letzten Jahren jedenfalls entsprechende Anpassungen im Hinblick auf die Errichtung energieeffizienter Gebäude vorgenommen. Demnach kann heute der bisher in bestimmten Fällen vorgeschriebene Notkamin bei passiver Bauweise zur Gänze entfallen.

Wenn Sie beispielsweise ein Passivhaus bauen, das statt einer herkömmlichen Verbrennungs-Heizungsanlage mit einer flammenlosen, hocheffizienten Lüftungsanlage mit Wärmerückgewinnung auskommt, KÖNNEN Sie auf einen Rauchfang verzichten.

Ähnliches gilt im Wesentlichen auch für alle anderen Niedrigenergiehäuser oder Energieeffizienzhäuser, die aufgrund der jeweils geltenden Bauvorschriften mit einer Wohnraumlüftung ausgestattet sein müssen.

Können heißt in keinem der angeführten Fälle aber nicht, dass Sie auf den Schornstein auch verzichten sollen.

Die raue Wirklichkeit zeigt vielmehr immer wieder, dass in Notfällen nur ein eingebauter Schornstein für feste Brennstoffe für die nötige Sicherheit sorgt. Und für wohlige Feuerwärme.

Aus meiner ganz persönlichen Sicht würde ich daher die eingangs gestellte Frage, ob ein Haus einen Schornstein haben muss, eindeutig mit JA beantworten. Einzige Anforderung: Der Schornstein muss für einen raumluftunabhängigen Betrieb des Ofens geeignet sein.

Wohnraumlüftung und Ofen kein Widerspruch

Noch in jüngster Vergangenheit gehörten mit festen Brennstoffen wie Holz oder Kohle beheizte Öfen zur Grundausstattung eines Hauses. Für länger anhaltende Wärme Kachelöfen, zum raschen Aufheizen von ausgekühlten Räumen die allgemein bekannten Schwedenöfen bzw. Kaminöfen.

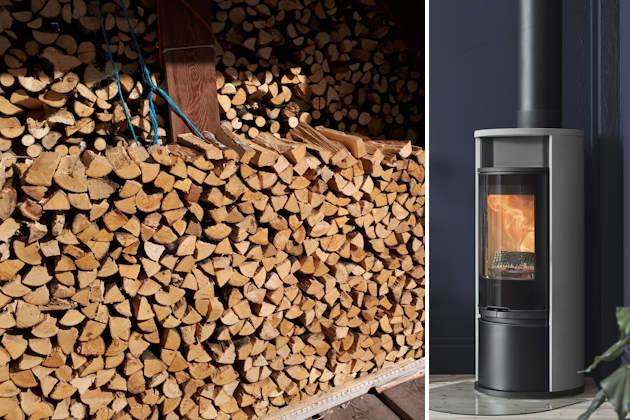

Schwedenofen (Bild: © bauimbild.com)

Weil diese Öfen den für das Heizen nötigten Sauerstoff aus der Raumluft aufsaugten, musste regelmäßig gelüftet werden. Dadurch wurde die Feuerstätte mit frischem Sauerstoff versorgt, vor allem aber schützte die Frischluftzufuhr vor einer Rauchgasvergiftung durch Sauerstoffmangel.

Aufgrund der heute geforderten und in jeder Hinsicht sinnvollen luftdichten Bauweise hat sich diese Situation grundlegend geändert.

Heute sorgt eine ausgeklügelte Lüftungstechnik laufend für frische Luft, Standard sind kontrollierte Wohnraumlüftungen mit Wärmerückgewinnung.

Durch diese sogenannten Komfortlüftungen muss nicht mehr ständig gelüftet werden. Die verbrauchte Raumluft wird vielmehr automatisch abgesaugt, über einen Wärmetauscher geführt und als richtig temperierte Frischluft wieder in den Raum geleitet. Eine angenehme Sache, wenn es draußen eisig kalt ist.

• Der kontrollierte Luftwechsel der luftdichten Bauweise hat allerdings auch Auswirkungen auf den Betrieb von Öfen.

• Konkret können dadurch Öfen den zum Heizen benötigten Sauerstoff nicht mehr aus der Raumluft beziehen.

• Die Folge wäre (wie früher) ein gefährlicher Sauerstoffmangel in der Raumluft.

Dieses Sauerstoffproblem ist dank der heutigen Technik ganz einfach zu lösen: Mit Schornsteinen bzw. Kaminen, die für einen raumluftunabhängigen Betrieb von Feuerstätten in Energiespar- und Passivhäusern geeignet sind.

Wie ein raumluftunabhängiger Schornstein funktioniert?

Dazu muss ich Sie als Autor und Schreiber dieser Zeilen nicht mit allerlei technischen Erklärungen quälen. Bilder sagen vielmehr immer mehr als tausend Worte - erst recht, wenn es bewegte Bilder sind.

• Schauen Sie sich daher einfach in Ruhe dieses Video von Schiedel an. Besser könnte wohl niemand erklären, was moderne Schornsteine heute alles leisten. Mit diesem Video ist jedenfalls alles gesagt, was es über Schornsteine und Kamine zu erzählen gibt.


Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 08 Schornstein / Kamin sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

MLV Baumeisterarbeiten

► Bestellen

MLV Rohbau + Dach

► Bestellen

MLV GU-Bau Gesamt

► Bestellen

Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

LG 08 Schornstein, Kamin
Besondere Vertragsbestimmungen

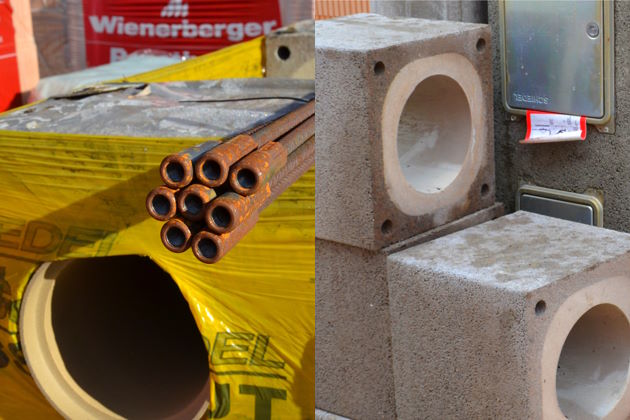

System-Bauteile

Für die angebotenen Schornsteinsysteme dürfen nur kompatible Bauteile eines Herstellers, der die Produkthaftung für das gesamte System übernimmt, verwendet werden.

Schornstein Systembauteile (Bild: © bauimbild.com)

LG 08 Schornstein, Kamin
Leistungspositionen (Pos.)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 08.01 Schornstein, einzügig bis 14 cm

Liefern und einbauen eines mehrschaligen, feuchteunempfindlichen Schornsteinsystems für Niedrigstenergie-, Effizienz- und Passivhäuser, geeignet für den Betrieb von raumluftunabhängigen und raumluftabhängigen Feuerstätten.

Bestehend aus Mantelsteinen, keramischen Profilrohren bis zum angegebenen Durchmesser, Wärmedämmung, Distanzhalter nach Bedarf. Einschließlich Schornsteinkopf in Systembauweise mit Abdeckplatte, konischem Abströmrohr und schlagregensicherer Abdeckung.

Einzügiges Schornsteinsystem nach ...

► Weiter in IHREM Muster-LV

• Durchmesser Rauchrohr laut Plan in cm:

• Angebotenes Produkt / Hersteller:

Einheitspreis: 175,8 € / stgm

Den für Ihr Bauvorhaben und Ihre geplanten Zwecke am besten geeignete Schornstein sollten Sie aus Ihrem Hausplan entnehmen können.

• Falls Sie nicht sicher sind, welcher Durchmesser später tatsächlich ausgeführt werden soll, wählen Sie im Leistungsverzeichnis sicherheitshalber größere Durchmesser.


• Bei Unklarheiten in jedem Fall mit dem für Ihren Bauort zuständigen Schornsteinfeger / Rauchfangkehrer Kontakt aufnehmen und beraten lassen.

Pos. 08.02 Schornstein, zweizügig bis 14 cm

Liefern und einbauen ... (weiter wie Pos. 08.01)

Zweizügiges Schornsteinsystem nach ...

► Weiter in IHREM Muster-LV

Durchmesser laut Plan

• 1. Rauchrohr: XY cm
• 2. Rauchrohr: XY cm
• Angebotenes Produkt / Hersteller:

Einheitspreis: 230,9 € / stgm

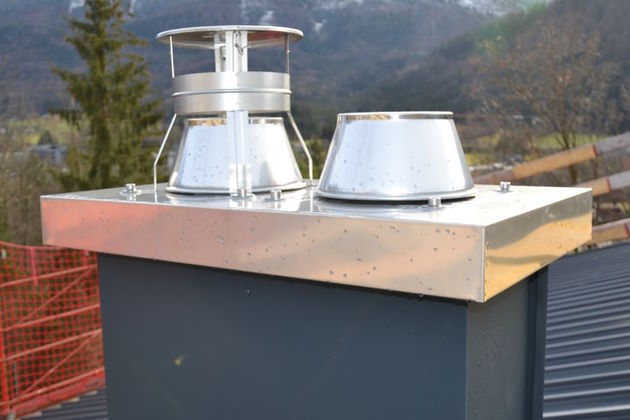

Pos. 08.02 Schornstein mit 2 Zügen (Bild: © bauimbild.com)

Pos. 08.11 Schiedel ABSOLUT, 1-zügig 18 cm

Einheitspreis: XY € / stgm

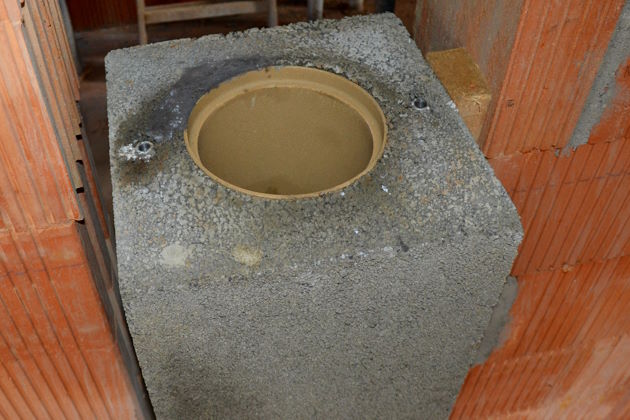

Pos. 08.11 Schornstein 1-zügig 18 cm (Bild: © bauimbild.com)

Pos. 08.19 Schiedel ABSOLUT mit Thermo-Luftzug, 2-zügig 18/14 cm

Einheitspreis: XY € / stgm

Sollten Sie - vernünftigerweise - "nur" für Notfälle einen Schornstein einplanen, sind Sie mit einem zweizügigen Schornstein in jedem Fall auf der sicheren Seite.

• Mit den Durchmessern 18 und 14 cm können Sie mit praktisch allen Brennstoffen heizen  und sind damit in Zukunft auch weitgehend flexibel.


Pos. 08.22 Schornstein, Kamin, Vorgabe AG

Liefern und einbauen eines Schornsteinsystems bzw. einer System-Abgasanlage, mit allen für den geplanten Zweck erforderlichen Komponenten und Bauteilen. Einschließlich aller Materialien, Liefer- und Arbeitsleistungen.

Vor Auftraggeber vorgegebenes System:

• Bezeichnung:
• Hersteller / Anbieter:

Einheitspreis: XY € / stgm lt. IHRER Angabe

Beispiel Schornstein mit Fertigfuß (Bild: © bauimbild.com)
