"Hausbau Basis-Wissen über Schlitze und Durchbrüche, Arbeitshilfe für Ihr Leistungsverzeichnis (LV) zur Ausschreibung der nötigen Mauerschlitze und LV-Inhalt mit allen im Excel Muster-LV enthaltenen Auswahlpositionen."

Schlitze in Mauerwerk (Bild: © bauimbild.com)

Alles, was Sie für die LV-Erstellung brauchen
Hier: Schlitze und Durchbrüche

Mit diesem Online-Muster-LV bekommen Sie alles, was Sie brauchen, um mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage auch die für die Installationen nötigen Schlitze und Durchbrüche in Ihr selbst erstelltes Leistungsverzeichnis aufzunehmen.

Hilfe bei der LV-Erstellung?

Angebot an private Bauherren für meine unbürokratische Soforthilfe

Zu den meisten Leistungen, die für den Bau Ihres Hauses erforderlich sind, finden Sie direkt bei den einzelnen Leistungspositionen hilfreiche Erklärungen, Empfehlungen oder Anleitungen für die LV-Erstellung.

Bei Unklarheiten hinsichtlich der Positions-Auswahl sowie der Mengenermittlung für die ausgewählten Leistungspositionen helfen Ihnen die angegebenen Hinweise zuverlässig weiter.

Und sollten Sie trotzdem einmal mit der LV-Erstellung alleine nicht mehr so richtig weiterkommen oder vor beliebigen anderen Hausbau-Problemen stehen, können Sie jederzeit die vom Website-Autor angebotene Bauhilfe in Anspruch nehmen.

Leseprobe zur Kaufentscheidung

Dieses Online-LV ist aber auch eine alles umfassende Leseprobe mit umfangreichen Textauszügen und Kurzbezeichnungen aller Auswahlpositionen für sämtliche Bau- und Handwerkerleistungen zur Errichtung eines bezugsfertigen Hauses.

Damit können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt der Leistungsgruppe LG 07K Schlitze / Durchbrüche in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.

Alle Informationen über das Muster-LV
Mit allen Antworten auf Fragen, die auch ich mir als Website-Autor und Muster-LV-Entwickler vor einem Kauf einer LV-Version gestellt hätte. Hier klicken und umfassend informieren

Hausbau Basis-Wissen
Installationen in Mauerwerk

Wenn Sie den Titel dieser Basis-Wissen-Rubrik aufmerksam gelesen haben, ist Ihnen vielleicht auch aufgefallen, dass es sich dabei um zumindest zwei voneinander völlig unabhängige Hausbau-Themen handelt: Um die Installationen und das Mauerwerk.

Darüber hinaus gehören diese zwei Themenbereiche allerdings noch zu einem übergeordneten und noch viel wichtigeren Hausbau-Thema.

Konkret geht es auch hier bei der eher unscheinbaren Leistungsgruppe um die Luft- und Winddichtheit von Gebäuden.

Und bei näherer Betrachtung wird bald klar, dass das Herstellen von Wandschlitzen und Durchbrüchen im Bereich der gemauerten Außenwände in direktem Zusammenhang mit der luftdichten Gebäudehülle steht. Es geht hier nämlich darum, die Schlitze im Mauerwerk so auszuführen, dass es zu keiner Beschädigung der Gebäudehülle kommt.

In weiterer Folge müssen dann auch alle Richtlinien und Regeln für luftdichte Gebäudeinstallationen beachtet werden, diese werden aber nicht in dieser Leistungsgruppe, sondern direkt bei Installationsarbeiten erörtert.

Nach Möglichkeit fräsen statt stemmen

Grundsätzlich gilt: Zumindest im Außenmauerwerk dürfen generell keine Stemmarbeiten durchgeführt werden. Die Zeiten, in denen Außenwänden mit Meißel und Hammer bearbeitete wurden, gehören mittlerweile meistens der Vergangenheit an.

Sofern Installationsschlitze in Außenwänden erforderlich sind, müssen diese geschnitten oder gefräst werden. Dazu kann unter Umständen auch ein Winkelschleifer verwendet werden, bei einer größeren Schlitzmenge sind aber elektrische Fräsgeräte empfehlenswert.

Trotzdem kann es natürlich bei jedem Hausbau-Projekt auch Gründe dafür geben, die Schlitze doch zu stemmen. Im Bereich der Innenmauern ist das sogar noch immer sehr weit verbreitet, weil bei diesen Wänden eventuelle Beschädigungen der Wände durch die Stemmarbeiten praktisch keine negativen Auswirkungen haben.

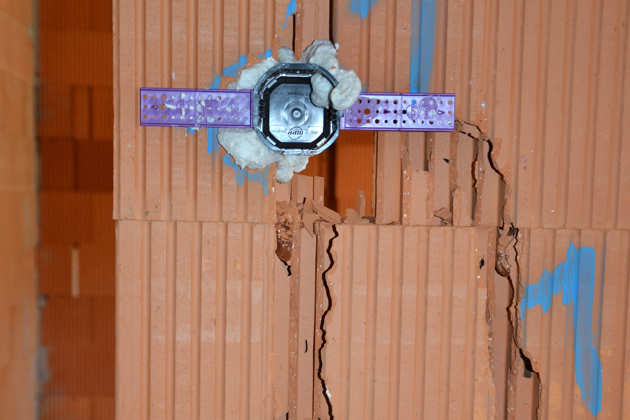

Risse in Ziegelmauerwrk (Bild: © bauimbild.com)

Nach dem Verputzen der Wände wird jedenfalls nicht mehr zu erkennen sein, ob die Installationsschlitze gestemmt oder gefräst wurden.

Und auch im Hinblick auf das Bearbeiten von Außenwänden mit herkömmlichem Stemmwerkzeug sind Baufirmen oft einfach der Meinung, dass durch Stemmarbeiten entstandene Luftundichtheiten ohnehin mit dem Außenputz wieder verschlossen werden.

• Argumentiert wird also gerne damit, dass ja der Außenputz einer Fassade die luftdichte Gebäudehülle darstellt.

Diese Sichtweise, dass auch bei Außenwänden durchgeführte Stemmarbeiten kein nennenswertes Problem darstellen, mag zwar einigermaßen nachvollziehbar sein, vergessen wird dabei allerdings, dass der Außenputz nur in den seltensten Fällen tatsächlich eine geschlossene, luftdichte Hülle ist.

Tatsache ist vielmehr, dass praktisch jedes Gebäude eine durch Installationen durchbrochene Außenhülle hat.

• Außensteckdosen im Bereich von Terrassen,

• Gartenwasseranschlüsse,

• Revisionsöffnungen für den Blitzschutz

• oder ähnliche Einbauten.

Und leider ist auch heute noch ebenfalls eine Tatsache, dass Installationen nicht immer luftdicht ausgeführt werden, obwohl es praktisch für alle Installationsarten einfache Maßnahmen zur Herstellung der Luftdichtheit gibt.

Die Folge: Die Luft bahnt sich durch Steckdosen und andere Installationsöffnungen in der Fassade ganz einfach den Weg bis zu jenen Stellen im Ziegelmauerwerk, wo dieses durch die Stemmarbeiten beschädigt wurden und dringt dann schlussendlich bis in die Innenräume vor, weil dort ebenfalls die Installationseinbauten nicht luftdicht abgedichtet wurden.

Mauernutfräsen, Mauerfäsen

Am sichersten und auch am einfachsten funktioniert das herstellen von Wandschlitzen für alle möglichen Installationsleitungen mit sogenannten Mauernutfräsen. Umgangssprachlich werden diese elektrischen Helfer auch schlicht Mauerfräsen genannt.

Normalerweise reichen Mauernutfräsen, die es in jedem gut sortierten Baumarkt gibt. Profis verwenden allerdings entsprechend leistungsstarke und belastbare Fräsen, standardmäßig mit integrierter Staubabsaugung.

Auf die Vor- und Nachteile der erhältlichen Elektrogeräte wird hier nicht näher eingegangen, dazu gibt es alleine im Internet genug andere Informationsquellen -  meistens mit allen möglichen Testberichten.

Durchführung der Arbeiten

Dass die Fräsarbeiten zur Herstellung aller benötigten Schlitze von Fachleuten durchgeführt werden sollten, wird hier im Online-Muster-LV vorausgesetzt. Nicht selten stellt sich in diesem Zusammenhang allerdings die Frage, wer konkret die Schlitze herstellen sollte.

• Die Baufirma, die alle Wände errichtet hat?
• Oder der Installateur, der die Installationsleitungen verlegen muss?

Das kommt darauf an ...

Üblich ist, dass diese Arbeiten von der Baufirma durchgeführt werden.

Damit liegt auch der sorgsame Umgang mit den gemauerten Wänden im eigenen Verantwortungsbereich des Bauunternehmens.

Sofern die Durchführung der Installationsarbeiten zu einem späteren Zeitpunkt geplant ist, können die Schlitze für die Elektro- oder Wasserinstallation aber auch vom jeweils zuständigen Installationsunternehmen gefräst werden.

Egal, wer schlussendlich die Mauerfräsen bedient: Die Lage und Größe der benötigten Schlitze muss in jedem Fall vom Installationsbetrieb direkt auf den Wänden mit geeigneter Kreide oder Farbsprays angezeichnet werden.

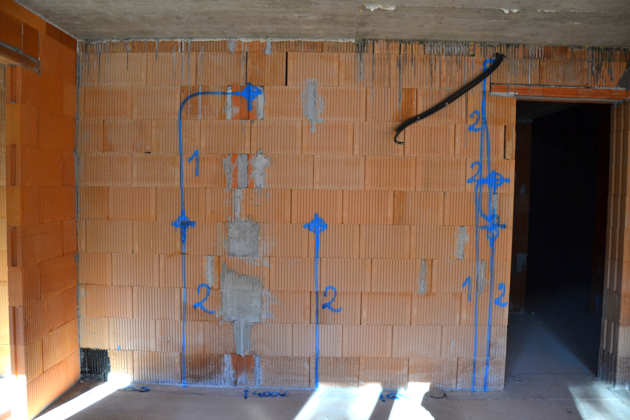

Markierte Mauerschlitze (Bild: © bauimbild.com)

Durch das fach- und sachkundige Anzeichnen der Schlitze durch den Installateur ist gewährleistet, dass vor allem die elektrischen Leitungen nur in den zulässigen Installationsbereichen verlegt werden. Nähere Informationen dazu finden Sie auf einer eigenen Infoseite über die Elektroplanung.

Die wichtigsten Richtlinien bei allen Außenbauteilen

Die hier angeführten Richtlinien und Empfehlungen betreffen nicht nur die Schlitze, sondern aus gutem Grund vor allem auch die Installationen. Wenn Sie wissen, worauf es bei den Installationen ankommt, wissen Sie nämlich fast automatisch, was das im Hinblick auf die Schlitze und Durchbrüche bedeutet.

Es wird hier übrigens kein Unterschied gemacht, ob es ich bei den Installationen um die Sanitär-, Heizungs- oder Lüftungsinstallation handelt oder um die Elektroinstallation.

Die Anforderungen an die Luftdichtheit betreffen in der Praxis zwar überwiegend die elektrische Installation, die Richtlinien gelten ab für alle möglichen bzw. erforderlichen Installationen.

Und derzeit ist allgemein auch davon auszugehen, dass die Wichtigkeit von luftdichten Installationen bei vielen Handwerksbetrieben noch nicht wirklich angekommen ist. Umso wichtiger ist, dass SIE als Bauherr über dieses Thema Bescheid wissen und damit den ausführenden Firmen im wahrsten Sinnen des Wortes auf die Finger schauen können.

Und falls Sie bei der Durchführung der Installationsarbeiten da und dort Bedenken hinsichtlich der richtigen luftdichten Ausführung haben, sollten Sie Ihr eigenes Hausbau-Wissen nutzen und die ausführenden Handwerker auf die jeweiligen Richtlinien hinweisen.

• Installationsschlitze in Außenmauerwerk dürfen grundsätzlich nicht gestemmt werden, zulässig sind ausschließlich Fräsarbeiten.

• Sämtliche Putzdurchführungen wie Steckdosen, Schalter, Verteilerdosen oder dergleichen müssen in jedem Fall dauerhaft luftdicht ausgeführt werden. Dazu sind luftdichte Unterputzdosen zu verwenden.


• Als Alternative zu luftdichten Unterputzdosen können auch normale Dosen luftdicht in die Mauerschlitze eingeklebt werden - bei geplantem Gipsputz mit Gips, bei Zementputz mit geeignetem Schnellzement.


• Bei Leitungsführungen im Bereich des Fußbodenaufbaus ist der Wandschlitz vom Rohboden bis zum nächsten Ziegel zuerst mit einem Glattstrich zu versehen, dann kann die zu installierende Leitung luftdicht eingeklebt werden.

• In Wohngeschoßen ist der Innenputz bis zum Rohboden auszuführen. Dazu ist der Rohboden vor dem Beginn der Putzarbeiten gewissenhaft zu reinigen.


• Mehrere Installationsleitungen sollten nicht nebeneinander durch die luftdichte Gebäudehülle geführt werden. In diesem Fall ist ein Leitungsabstand von 10 cm empfehlenswert, so kann jede einzelne Leitung auch einzeln dauerhaft verklebt werden.


• WC-Spülungen, Kamine, Vorsatzschalen oder Schächte sollten immer nur vor einer verputzten Außenwand errichtet werden.


• Müssen Dampfbremsen an das Mauerwerk angeschlossen werden, ist das Mauerwerk zuerst mit einem Glattstrich vorzubereiten, darauf sind dann die dampfdiffusionsoffenen Sperrbahnen zu verkleben.

Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 07K Schlitze / Durchbrüche sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

MLV Baumeisterarbeiten

► Bestellen

MLV Rohbau + Dach

► Bestellen

MLV GU-Bau Gesamt

► Bestellen

LG 07K Schlitze / Durchbrüche
Leistungspositionen (Pos.)

Muster-LV Arbeitshilfe, Inhalt & Leseprobe

Pos. 07K.01 Schlitze, Durchbrüche in Mauerwerk nach Wohnfläche

 LV Praxisbeispiel

Herstellen von Schlitzen und Durchbrüchen in Mauerwerk aller Art für die Durchführung der Elektroinstallationsarbeiten. Ausführung mit Mauerfräse, Durchdringungen gebohrt. Schlitzführung nach Vorgabe / Anzeichnung mit Baukreide durch Installationsunternehmen.

Um die Luftdichtheit des Gebäudes nicht zu gefährden, sind im Bereich von Außenwänden nur Fräsarbeiten zulässig. Stemmarbeiten sind daher nicht gestattet. Einschließlich ...

► Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

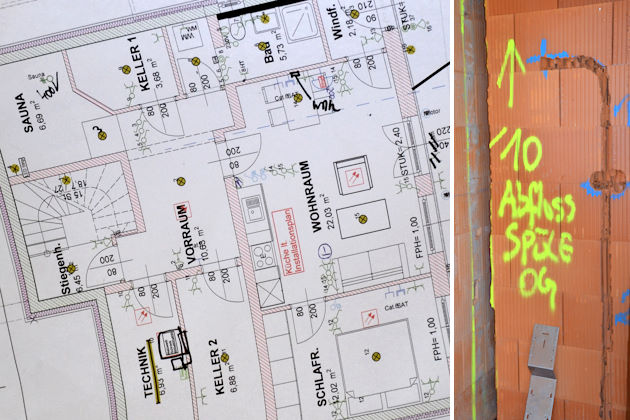

Pos. 07K.01 Schlitze nach Wohnfläche (Bild: © bauimbild.com)

Verwenden Sie diese Leistungsposition, um schon in der Angebotsphase herauszufinden, mit welchen Kosten für das Herstellen der Mauerschlitze und Durchbrüche Sie rechnen müssen.

• Ob diese in jedem Fall erforderlichen Leistungen später von der Baufirma oder vom Installationsunternehmen durchgeführt werden, kann im Zuge der Auftragsverhandlung festgelegt werden.


• Werden sämtliche Bau- und Handwerkerleistungen von einem GU-Unternehmen erbracht, ist es für Sie unerheblich wer die Installationsschlitze herstellt. Verantwortlich dafür ist dann in jedem Fall der Generalunternehmer.

Pos. 07K.02 Schlitze bis 10 cm, Mauerwerk

Aufzahlung auf Mauerwerk aller Art für das nachträgliche Herstellen von Mauerschlitzen mit Mauerfräse. Schlitzführung nach ...

► Weiter in IHREM Muster-LV

• Schlitzbreite: bis 10 cm
• Schlitztiefe: bis 5 cm

Einheitspreis: 6,0 € / lfm

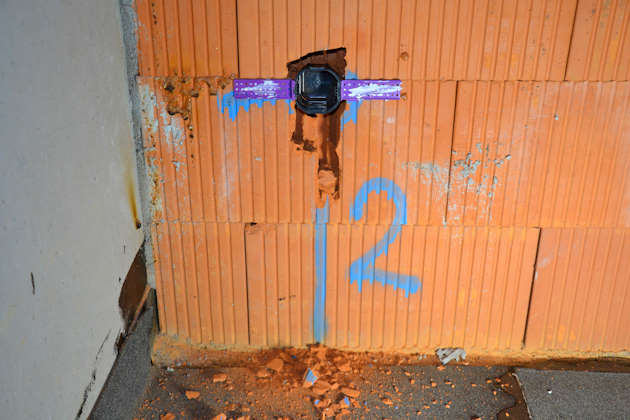

Pos. 07K.02 Mauerschlitze bis 10 cm (Bild: © bauimbild.com)

Sie können die erforderlichen Mauerschlitze oder Durchbrüche auch nach der jeweiligen Schlitzgröße ausschreiben. Bedenken Sie aber, dass in diesem Fall die Mengenangaben sehr genau sein sollten.

• Genaue Mengenangaben werden Sie in der Praxis nur dann machen können, wenn Sie vom Fach sind und wissen, wo die jeweiligen Leitungen nach Vorschrift installiert werden.

Pos. 07K.03 Schlitze bis 20 cm, Mauerwerk

Einheitspreis: XY € / lfm

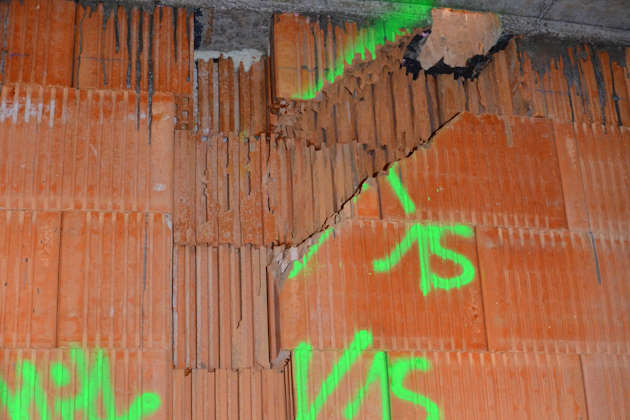

Pos. 07K.03 Mauerschlitze bis 20 cm (Bild: © bauimbild.com)

Pos. 07K.04 Schlitze bis 30 cm, Mauerwerk

Einheitspreis: XY € / lfm

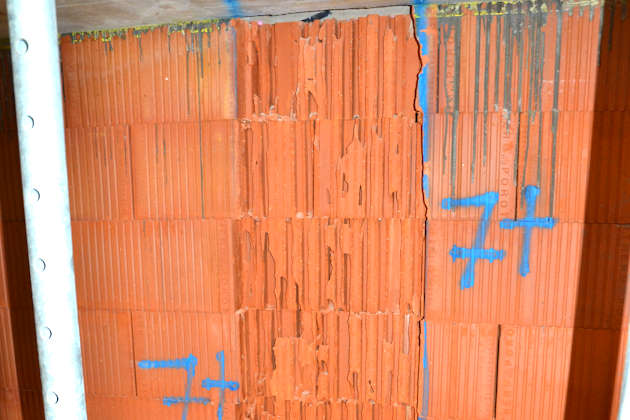

Pos. 07K.04 Mauerschlitze bis 30 cm (Bild: © bauimbild.com)

Pos. 07K.05 Schlitze bis 10 cm schließen, Mauerwerk

Schließen von Schlitzen in Mauerwerk aller Art durch grobes Verputzen mit Kalkzementmörtel, im Bereich von Außenwänden hohlraumfrei mit ...

► Weiter in IHREM Muster-LV

• Schlitzbreite: bis 10 cm
• Schlitztiefe: bis 5 cm

Einheitspreis: XY € / lfm

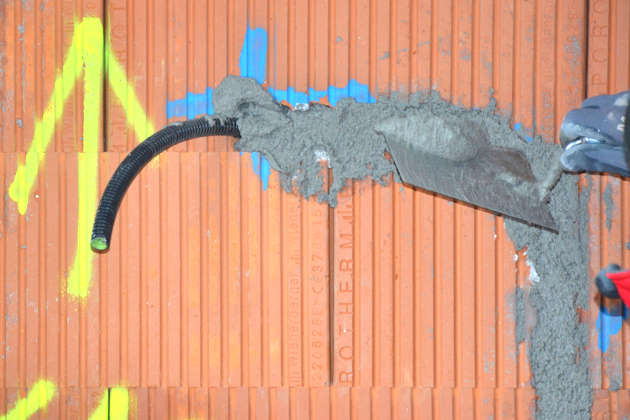

Pos. 07K.05 Mauerschlitze bis 10 cm schließen (Bild: © bauimbild.com)

Pos. 07K.06 Schlitze bis 20 cm schließen, Mauerwerk

Einheitspreis: XY € / lfm

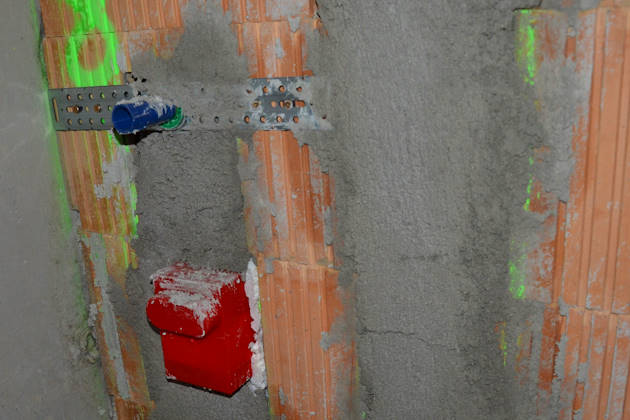

Pos. 07K.06 Mauerschlitze bis 20 cm schließen (Bild: © bauimbild.com)

Pos. 07K.07 Schlitze bis 30 cm schließen, Mauerwerk

Einheitspreis: 16,8 € / lfm

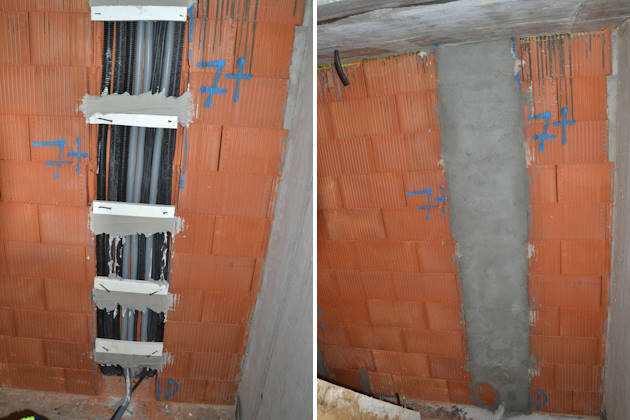

Pos. 07K.07 Mauerschlitze bis 30 cm schließen (Bild: © bauimbild.com)

Pos. 07K.08 Wanddurchbruch bis 30 x 30 cm, Mauerwerk bis 15 cm

Aufzahlung auf Mauerwerk aller Art für das nachträgliche Herstellen von Wanddurchbrüchen. Ausführung nach ...

► Weiter in IHREM Muster-LV

• Größe Wanddurchbruch: bis 30 x 30 cm
• Wandstärke: bis 15 cm

Einheitspreis: XY € / ST

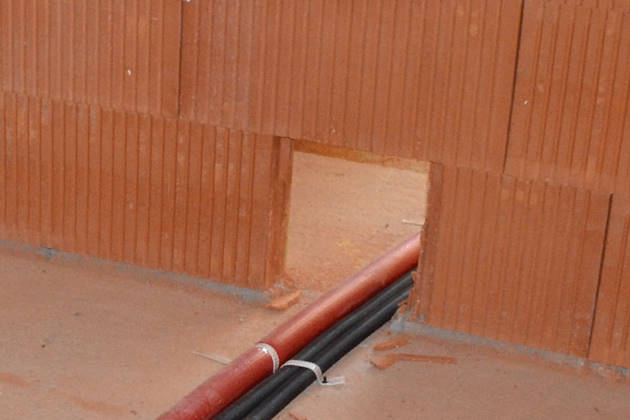

Pos. 07K.08 Wanddurchbruch bis 15 cm Mauerwerk (Bild: © bauimbild.com)

Pos. 07K.09 Wanddurchbruch bis 30 x 30 cm, Mauerwerk bis 30 cm

Einheitspreis: 25,0 € / ST

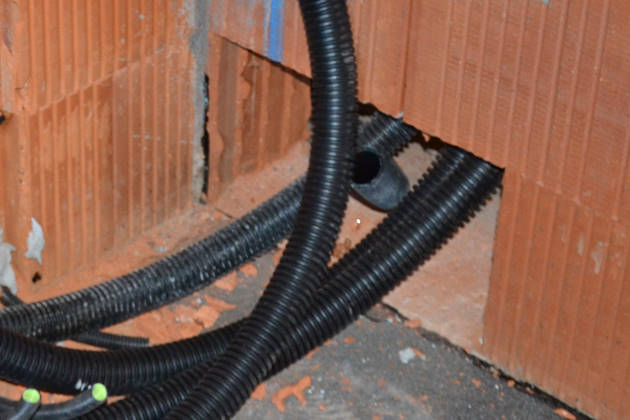

Pos. 07K.09 Wanddurchbruch bis 30 cm Mauerwerk (Bild: © bauimbild.com)

Pos. 07K.11 Wanddurchbruch bis 30 x 30 cm schließen, Mwk. bis 15 cm

Schließen von Wanddurchbrüchen in Mauerwerk aller Art durch grobes Verputzen mit Kalkzementmörtel, im Bereich von Außenwänden hohlraumfrei mit ...

► Weiter in IHREM Muster-LV

• Größe Wanddurchbruch: bis 30 x 30 cm
• Wandstärke: bis 15 cm

Einheitspreis: 15,7 € / ST

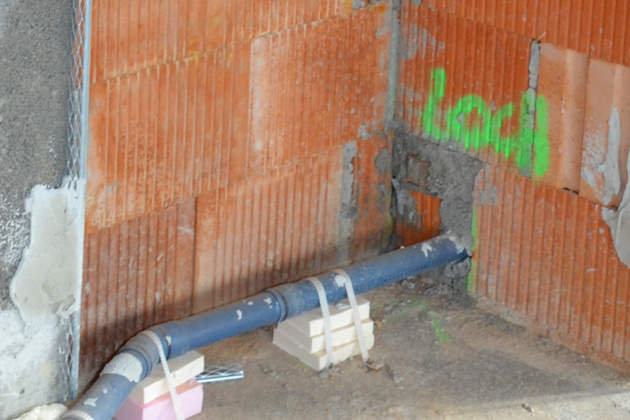

Pos. 07K.12 Wanddurchbruch schließen Mwk. bis 15 cm (Bild: © bauimbild.com)

Pos. 07K.12 Wanddurchbruch bis 30 x 30 cm schließen, Mwk. bis 30 cm

Einheitspreis: XY € / ST

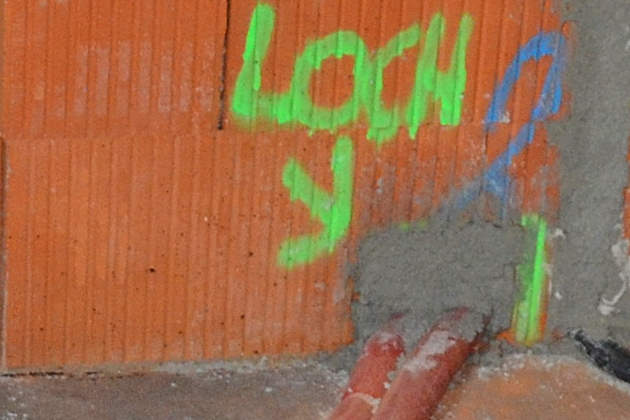

Pos. 07K.13 Wanddurchbruch schließen Mwk. bis 30 cm (Bild: © bauimbild.com)

Pos. 07K.14 Deckendurchbruch bis 0,1 m² schließen

Schließen von Deckendurchbrüchen in Betondecken, Elementdecken oder Einhängedecken aller Art mit geeignetem Mörtel oder Beton. Bei Bedarf ist auf den geforderten Brandschutz zu achten. Einschließlich ...

► Weiter in IHREM Muster-LV

• Größe Deckendurchbruch: bis 0,1 m²
• Deckenstärke: bis 30 cm

Einheitspreis: XY € / ST

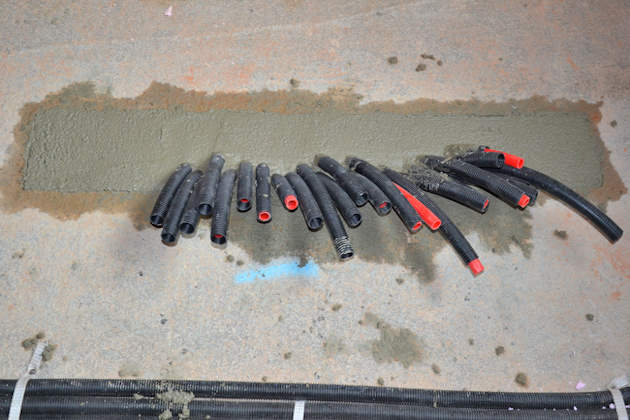

Pos. 07K.14 Deckendurchbruch schließen (Bild: © bauimbild.com)
