 Hilfe & Leseprobe  Holzbau Komplett-Systeme / Wände, Decken. Arbeitshilfe für die LV-Erstellung und Ausschreibung der Zimmermannsarbeiten zur  Errichtung der Wände und Decken mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage.

Holzbau Komplett-Systeme / Wände, Decken(Bild: HSB/Wilfried Ritter)

Mit diesem Online-LV können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt der kompletten Holzbau-Systeme in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.

Komplettsysteme beim Holzbau

Mit Holzbau-Komplettsystemen sind in diesem Online-LV werkseitig vorgefertigte Wand- und Deckenelemente gemeint. Diese Systeme umfassen in der Regel alle erforderlichen Komponenten für den fachgerechten Aufbau des jeweiligen Bauteils.

Der Vorfertigungsgrad der Holzbauelemente liegt dabei im Ermessen des ausführenden Unternehmens.

Das bedeutet, dass sowohl Wandelemente als auch Deckenelemente nur zum Teil im Werk vorgefertigt und meistens als Rohbauelemente zur Baustelle geliefert und montiert werden.

Werden im Rahmen einer Bauausschreibung Wände und Decken als Komplettsysteme angeboten, muss das daher nicht zwangsläufig heißen, dass diese Bauteile auch als komplett vorgefertigte und aus allen erforderlichen Komponenten bestehenden Elemente geliefert werden.

Bei den meisten Bauvorhaben ist es vielmehr üblich, nur die tragende Holzrahmenkonstruktion im Werk vorzufertigen und diese zur Aussteifung an der Innenseite mit Platten aus Holzwerkstoff zu belegen, wobei dazu normalerweise OSB-Platten verwendet werden. Je nach Planung können diese Rohbauelemente auch gleich mit den Pfetten des Dachstuhls verbunden werden.

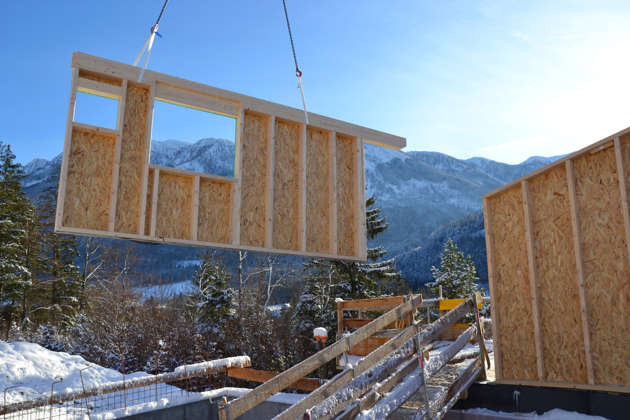

Vorgefertigte Holzrahmenwände aus Tragkonstruktion und OSB-PlattenBild: © bauimbild.com

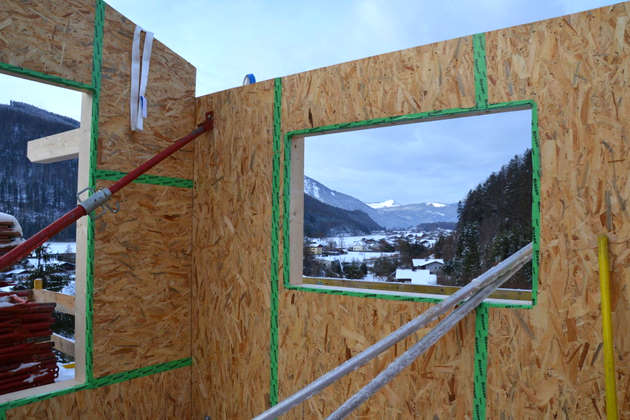

Außenwände in Holzrahmenbauweise mit luftdicht verklebt OSB-PlattenBild: © bauimbild.com

Normalerweise werden dazu an den Plattenstößen und Bauteilfugen luftdicht verklebte OSB-Platten verwendet, die nicht nur für eine transportsichere Aussteifung der Holzkonstruktion sorgen, sondern gleichzeitig auch die Funktion einer Dampfbremse übernehmen.

Basis-Wissen über Holzbau Komplett-Systeme

Bauteile mit einem kompletten Konstruktionsaufbau kommen in der Praxis eigentlich nur im Fertighausbau vor. In diesem Fall umfasst die Vorfertigung im Werk nicht nur die Holzbauelemente für Wände, Decken oder auch Dächer, sondern praktisch alle Gewerke.

Das geht so weit, dass bei Wandelementen nicht nur die Fenster samt Sonnenschutz und Fensterbänken enthalten sind, sondern auch elektrische und sanitäre Ausstattungen.

Vorteile durch Vorfertigung

Warum verschiedene Bauteile bereits im Werk vorgefertigt werden, liegt auf der Hand:

  • Verkürzte Montagezeit auf der Baustelle, dadurch kürzere Bauzeit.
  • Hohe Maßgenauigkeit durch Präzisionswerkzeuge.
  • Herstellung unter kontrollierten Bedingungen, dadurch höhere Qualität.

Dazu kommt der wichtigste Grund für einen möglichst hohen Vorfertigungsgrad: Damit sind auch Einsparungen bei den Errichtungskosten möglich. Das Problem:

Preisvorteile (nur) für ausführende Firmen

Für Sie als Bauherr bedeuten Holzbau-Komplettsysteme daher normalerweise keinen finanziellen Vorteil. Die möglichen Einsparungen bei den Errichtungskosten durch einen bestimmten Vorfertigungsgrad sind in vielen Fällen nur firmeninterne Rationalisierungsmaßnahmen, um die Herstellungskosten zu senken.

Ja. Natürlich kann durch vorgefertigte Bauteile die Bauzeit verkürzt werden. Dafür verlängert sich die Wartezeit bis zu Montage.

Ja. Natürlich ist eine maßgenaue Produktion mit Präzisionswerkzeugen auch optisch zu erkennen. Maßarbeit im Holzbau ist aber auch mit Handwerkskunst der Zimmerleute Standard.

Ja. Natürlich hat die Vorfertigung unter kontrollierten Bedingungen Qualitäts-Vorteile, vor allem, weil im Trockenen ohne Rücksicht auf Wetterereignisse gearbeitet werden kann. Handarbeit durch Fachleute führt trotzdem zu keinen Qualitätsverlusten, auch nicht bei eventuellem Regenwetter.

Holzbau-Komplettsysteme oder Einzelkomponenten?

Ob Sie für Ihr geplantes Bauvorhaben Außenwände oder Geschossdecken mit einem kompletten Aufbau in Ihr Leistungsverzeichnis aufnehmen sollen oder doch lieber einzelne Komponenten, ist im Wesentlichen egal.

Wichtig ist das Endergebnis. Es kommt also schlussendlich darauf an, ob in der Wand- oder Deckenkonstruktion alle erforderlichen Komponenten enthalten sind.

Das ausschlaggebende Kriterium für die LV-Erstellung wird der ausgeschriebene Leistungsumfang sein. Heißt konkret: Wenn Sie NUR für die Holzbauarbeiten vergleichbare Angebote einholen möchten, wird es sinnvoller sein, die für Ihren Wand- oder Deckenaufbau erforderlichen Komponenten einzeln auszuwählen.

In diesem Fall macht es also Sinn, für die innenliegenden Dämmungen und Gipsplatten sowie den Außenputz eine eigenes LV zu erstellen und diese Leistungen von eigenen Putzfirmen separat anbieten zu lassen.

Falls Sie allerdings planen, Ihr Haus zum Beispiel von einem Generalunternehmer errichten zu lassen, wären für den gewünschten Wand- oder Deckenaufbau Holzbau Komplett-Systeme sinnvoller.

Weiterführende Holzbau-Informationen

Sie würden Sich gerne detaillierter über die verschiedenen Holzbausysteme und die damit verbundenen Fragestellungen im Hinblick auf Wärme-, Tauwasser-, Schall- und Brandschutz informieren?

Oder über die Erdbebensicherheit im Holzbau oder vielleicht über die baurechtlichen Grundlagen im mehrgeschossigen Holzbau? In diesem Fall ist die Website informationsdienst-holz.de eine lohnende Wahl.


Link-Tipp

Umfassende und lehrreiche Informationen über den ältesten, fortschrittlichsten und natürlichsten Baustoff der Welt.

Sie kommen zur Seite "Kapitel 4: Der zeitgenössische Holzbau" mit Informationen über die verschiedene Holzbausysteme. Es zahlt sich aus, auch einen Blick auf die anderen Holz- und Holzbau-Informationen zu werfen.

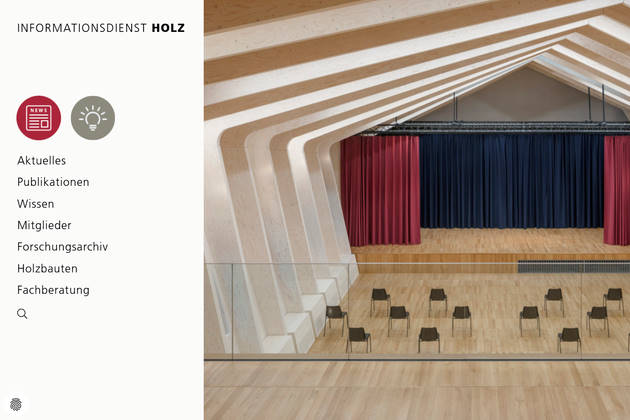

Website Informationsdienst-Holz.deWebsite informationsdienst-holz.de

Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 09A Holzbau Komplett-Systeme sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

Cover Excel-eBook Muster-LV BaumeisterarbeitenMLV Baumeisterarbeiten
Excel-eBook Muster-LV Rohbau mir DachMLV Rohbau + Dach
Excel-eBook Muster-LV GU-BauMLV GU-Bau Gesamt

Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

LG 09A Holzbau Komplett-Systeme / Wände, Decken. Leistungspositionen (Pos.)

Pos. 09A.01 Außenwand komplett, Holzrahmen, U 0,15 W/(m²K)

Herstellen von Außenwänden mit komplettem Wandaufbau aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise oder als Holzriegelkonstruktion, maximaler Wärmedämmwert / U-Wert wie angegeben, im Erdgeschoß mit Horizontalsperre aus Bitumen-Dichtbahn und Richtschwelle / Setzholz.

Vorfertigungsgrad nach Wahl des Auftragnehmers / Herstellers, mit allen Liefer- und Montageleistungen. Bemessung nach statischem Erfordernis. Einschließlich Verbindung der ...

Elementaufbau von innen nach außen:
Bei Montage im EG mit Horizontalsperre aus Bitumen-Dichtbahn und Richtschwelle / Setzholz.

  • 1) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf
  • 2) 40-80mm Fichtenholz-Lattung als Installationsebene, Querschnitt nach Erfordernis 30 x 40 oder 50 x 80 mm
  • 3) 40 mm Wärmedämmung Mineralwolle zwischen Lattung
  • 4) 15 mm OSB-Platten, mit luftdicht abgeklebten Platten- und Elementstößen sowie Bauteil-Anschlüssen
  • 5) 240 mm Konstruktionsholz / Nadelholz 60 x 240 mm oder Doppelstegträger / Leichter Holzbau I-Träger mit Holzgurten aus Furnierschichtholz und Hartfasersteg, Ständerabstand / Raster 62,5 cm, mit allen erforderlichen Auswechslungen für Fenster- und Türöffnungen
  • 6) 240 mm Wärmedämmung zwischen Konstruktionshölzern / Stegträgern aus Mineralwolle
  • 7) 60 mm Holzfaserdämmplatte mit Nut und Feder, diffusionsoffen, als Putzträgerplatte für Putzsystem
  • 8) 5-10 mm Unterputz, vollflächige Spachtelung mit Gewebeeinlage als Armierungsschicht

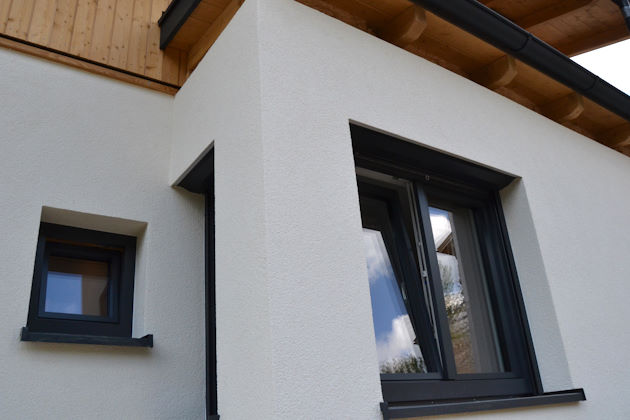

  • 9) 3 mm Diffusionsoffener Oberputz als pastöser Dünnschichtdeckputz auf Silikatbasis

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.02 Außenwand hinterlüftet komplett, Holzrahmen, U 0,15 W/(m²K)

Herstellen von Außenwänden mit komplettem Wandaufbau, mit hinterlüfteter Fassade, aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise oder als Holzriegelkonstruktion, maximaler Wärmedämmwert / U-Wert wie angegeben.

Vorfertigungsgrad nach Wahl des Auftragnehmers / Herstellers, mit allen Liefer- und Montageleistungen. Bemessung nach statischem Erfordernis. Einschließlich Verbindung der ...

Weiter in IHREM Muster-LV

Elementaufbau von innen nach außen:
Bei Montage im EG mit Horizontalsperre aus Bitumen-Dichtbahn und Richtschwelle / Setzholz.

  • 1) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf
  • 2) 40-80mm Fichtenholz-Lattung als Installationsebene, Querschnitt nach Erfordernis 30 x 40 oder 50 x 80 mm
  • 3) 40 mm Wärmedämmung Mineralwolle zwischen Lattung
  • 4) 15 mm OSB-Platten
  • 5) 240 mm Konstruktionsholz / Nadelholz 60 x 240 mm oder Doppelstegträger / Leichter Holzbau I-Träger mit Holzgurten aus Furnierschichtholz und Hartfasersteg, Ständerabstand / Raster 62,5 cm, mit allen erforderlichen Auswechslungen für Fenster- und Türöffnungen
  • 6) 240 mm Wärmedämmung zwischen Konstruktionshölzern / Stegträgern aus Mineralwolle
  • 7) 15 mm MDF-Platten
  • 8) 0,5 mm Fassadenbahn, Windbremse mit Selbstkleberand, sd ≤ 0,3m
  • 9) 30 mm Fichtenholz-Lattung 30 x 60 mm waagrecht, für senkrechte Fassadenschalung
  • 10) 30 mm Fichtenholz-Lattung 30 x 60 mm optional zusätzlich senkrecht, für waagrechte Fassadenschalung

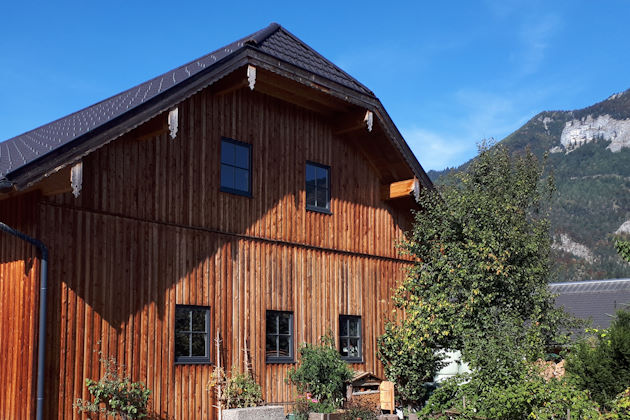

  • 11) 24 mm Außenwandverkleidung, Lärchenholzschalung

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.03 Außenwand komplett, Massivholz, U 0,15 W/(m²K)

Herstellen von Außenwänden mit komplettem Wandaufbau aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise mit verleimtem Brettsperrholz, maximaler Wärmedämmwert / U-Wert wie angegeben.

Weiter in IHREM Muster-LV

Elementaufbau von innen nach außen:

  • 1) 100 mm Brettsperrholz, innen als Sichtholz, mindestens 3-lagig, Decklage mindestens 30 mm, mit allen erforderlichen Öffnungen
  • 2) 220 mm Konstruktionsholz / Nadelholz 60 x 220 mm oder Holzbau I-Träger
  • 3) 220 mm Wärmedämmung zwischen Konstruktionshölzern oder Holzbau I-Trägern aus Mineralwolle
  • 4) 60 mm Holzfaserdämmplatte mit Nut und Feder, diffusionsoffen, als Putzträgerplatte für Putzsystem
  • 5) 5-10 mm Unterputz, vollflächige Spachtelung mit Gewebeeinlage als Armierungsschicht
  • 6) 3 mm Diffusionsoffener Oberputz als pastöser Dünnschichtdeckputz auf Silikatbasis

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.04 Außenwand hinterlüftet komplett, Massivholz, U 0,15 W/(m²K)

Herstellen von Außenwänden mit komplettem Wandaufbau, mit hinterlüfteter Fassade, aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise mit verleimtem Brettsperrholz, maximaler Wärmedämmwert / U-Wert wie angegeben.

Weiter in IHREM Muster-LV

Elementaufbau von innen nach außen:

  • 1) 100 mm Brettsperrholz, innen als Sichtholz, mindestens 3-lagig, Decklage mindestens 30 mm, mit allen erforderlichen Öffnungen
  • 2) 220 mm Konstruktionsholz / Nadelholz 60 x 220 mm oder Holzbau I-Träger
  • 3) 220 mm Wärmedämmung zwischen Konstruktionshölzern oder Holzbau I-Trägern aus Mineralwolle
  • 4) 15 mm MDF-Platten
  • 5) 0,5 mm "Fassadenbahn UV-beständig, Windbremse mit Selbstkleberand, sd ≤ 0,3m.
  • Farbe Schwarz."
  • 6) 30 mm Fichtenholz-Lattung 30 x 60 mm senkrecht, Hinterlüftungsebene
  • 7) 30 mm Fichtenholz-Lattung 30 x 60 mm waagrecht
  • 8) 24 mm Außenwandverkleidung in Holzart Lärche als senkrechte Sturzschalung / Deckleistenschalung oder Boden-Deckelschalung

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.05 Innenwand, komplett, Holzrahmen 12 cm, OSB

Herstellen von tragenden / aussteifenden oder nichttragenden Innenwänden mit komplettem Wandaufbau aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise oder als ...

Elementaufbau:

  • 1) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf
  • 2) 15 mm OSB-Platten
  • 3) 120 mm Konstruktionsholz / Nadelholz 60 x 120 mm, Ständerabstand / Raster 62,5 cm, mit allen erforderlichen Auswechslungen für Wandöffnungen
  • 4) 80 mm Wärmedämmung zwischen Konstruktionshölzern aus Mineralwolle
  • 5) 15 mm OSB-Platten
  • 6) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.06 Innenwand, komplett, Holzrahmen 10 cm, OSB

Einheitspreis: 107,7 € / m²

Pos. 09A.07 Innenwand, komplett, Holzrahmen 10 cm, GF

Herstellen von tragenden / aussteifenden oder nichttragenden Innenwänden mit komplettem Wandaufbau aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise oder als ...

Elementaufbau:

  • 1) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf
  • 2) 100 mm Konstruktionsholz / Nadelholz 60 x 100 mm, Ständerabstand / Raster 62,5 cm, mit allen erforderlichen Auswechslungen für Wandöffnungen
  • 3) 80 mm Wärmedämmung zwischen Konstruktionshölzern aus Mineralwolle
  • 4) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.08 Innenwand, komplett, Massivholz, Installationsebene

Herstellen von tragenden / aussteifenden oder nichttragenden Innenwänden mit komplettem Wandaufbau aus weitgehend vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise oder als ...

Elementaufbau:

  • 1) 94 mm Brettsperrholz, gehobelt, einseitig sichtbar
  • 2) 60 mm Fichtenholz-Lattung 60 x 60 mm für Installationsebene
  • 3) 40 mm Dämmung Mineralwolle zwischen Lattung
  • 4) 12,5 mm Gipsfaserplatte, einschließlich Verspachtelung und Schalterdosen-Ausschnitte nach Bedarf

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.09 Geschoßdecke komplett, Holzrahmen 24 cm, OSB

Herstellen einer Geschoßdecke aus weitgehend vorgefertigten Deckenelementen in Holzrahmen- / Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke. Mit allen ...

Elementaufbau von oben nach unten:

  • 1) 22 mm OSB-Platten, Stöße nach Erfordernis rieselsicher abgeklebt
  • 2) 240 mm "Konstruktionsholz 80 x 240 mm, Achsabstand 62,5 cm.
  • Deckenstärke / Dimensionierung Konstruktionsholz und Balkenabstand nach statischer Bemessung."
  • Unverbindlicher Richtwert:
  • Konstruktionsholz / Balkenstärke 24 cm für Spannweite bis ca. 4,5 m
  • 3) 100 mm Wärmedämmung zwischen Konstruktionshölzern aus Mineralwolle
  • 4) 24 mm Sparschalung ca. 24 x 100 mm, Achsabstand ca. 40 cm
  • 5) 27 mm Federschienen aus verzinktem Stahlblech für verbesserten Schallschutz, zwischen Sparschalung montiert
  • 6) 25 mm Gipsfaserplatten 2-lagig, 2 x 12,5 mm, einschließlich Verspachtelung und Ausschnitten für Deckeneinbauten nach Bedarf

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09A.10 Geschoßdecke komplett, Holzrahmen 22 cm, OSB

Einheitspreis: XY € / m²

Pos. 09A.11 Geschoßdecke komplett, Holzrahmen 20 cm, OSB

Einheitspreis: XY € / m²
