LG 09B Holzbau Einzel-Komponenten
Online Muster-LV Vollversion GU-Bau

 Hilfe & Leseprobe  Holzbau Einzel-Komponenten / Wände, Decken. Arbeitshilfe für die LV-Erstellung und Ausschreibung der Zimmermannsarbeiten zur  Errichtung der Wände und Decken mit Ihrer im Muster-LV Shop gekauften Excel-Vorlage.

LG 09B Holzbau Einzel-Komponenten | Muster-LV GU-Bau(Bild: HSB/Wilfried Ritter)

Mit diesem Online-LV können Sie sich auch schon vor Ihrem Kauf der für Sie am besten geeigneten Muster-LV-Version über den Inhalt der einzelnen Holzbau-Komponenten in der Excel Ausschreibungs- und Kalkulations-Vorlage informieren.

Basis-Wissen über Holzbau-Komponenten

Folgt demnächst ...

Auf den Punkt gebrachtes Basis-Wissen über diese Leistungsgruppe 'Holzbau Einzel-Komponenten' und eventuell hilfreiche Anleitungen und Arbeitshilfen für die Auswahl der einzelnen Leistungspositionen folgen bei nächster Gelegenheit.

Bis dahin können Sie sich bei Bedarf über diesen interessanten Link etwas näher über das Thema dieser Leistungsgruppe informieren.

Danke für Ihre Geduld.

Wilfried Ritter
Autor & Herausgeber
HSB | Haus-Selber-Bauen.com

LG 09B Holzbau Einzel-Komponenten
Leistungspositionen (Pos.)

Excel-eBook | Muster-LV-Versionen

Vollständige Inhalte mit Ausschreibungstexten für alle Leistungsposition dieser Leistungsgruppe LG 09B Holzbau Einzel-Komponenten sowie alle Einheitspreise sind in diesen Excel-Vorlagen bzw. LV-Versionen enthalten:

Sofern im Online-LV Einheitspreise angegeben sind, handelt es sich dabei um EU-Durchschnittspreise, die mit den Excel-Vorlagen durch Eingabe der aktuellen Indexzahl auf die für IHR Land gültigen Baupreise umgerechnet werden können.

Pos. 09B.01 Bitumen-Dichtbahn, Horizontalsperre

Liefern und auf Bodenplatte oder Kellerdecke unter Wandelementen oder Montageschwellen aufbringen einer einlagigen Bitumen-Dichtungsbahn als horizontale Feuchtigkeitssperre, mit dicht verschweißten Nähten und seitlichem Überstand nach Erfordernis. Ohne ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

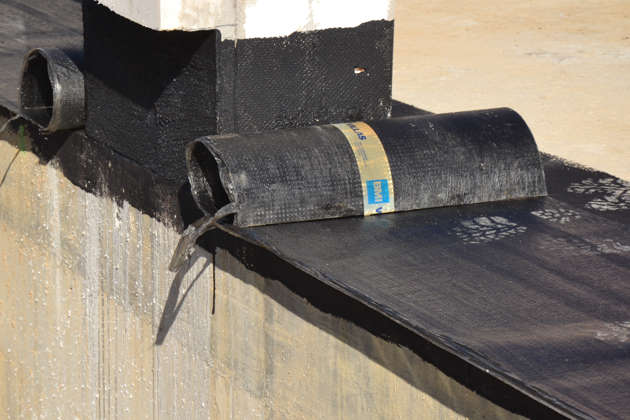

Bitumen-Dichtbahn als Horizontalsperre auf BetonbodenplattenBiB Position 09B.01 (Bild: © bauimbild.com)

Pos. 09B.02 Richtschwelle / Setzholz, bis 8 cm

Liefern und auf Bodenplatte oder Kellerdecke unter Wandelementen montieren einer bis zu 8 cm hohen Richtschwelle / Montageschwelle, horizontal nivelliert. Fuge zwischen ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / lfm

Als Alternative zu Montageschwellen können auch geeignete Unterlagsplatten aus Kunststoff zum Einsatz kommen. Montageschwellen aus Holz sind zwar eine durchaus beliebte Lösung, in der Praxis haben diese aber auch Nachteile:

Die Montage von Richtschwellen erfordert viel Arbeitsaufwand und ist daher auch kostenintensiv.

Trotz aufwändiger Vorbereitung der Holzschwellen werden diese aufgrund der geforderten Millimeterarbeit nicht immer korrekt ausgeführt, wodurch es bei der Wandmontage zu unangenehmen Verzögerungen kommen kann.

Sofern der Untergrund (z.B: Betondecke) sehr eben und niveaugerecht ausgeführt wurde, sind Unterlagen aus geeigneten Kunststoffen in den meisten Fällen die wirtschaftlicher Lösung.

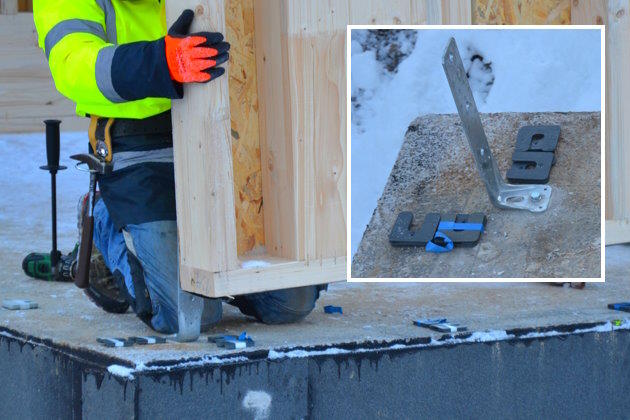

Unterlagsplatten bei Montage HolzrahmenwandBild: © bauimbild.com

Als Bauherr dürfen Sie davon ausgehen, dass auch bei Ihrem Haus vom Zimmermeister die richtige Art der Wandmontage gewählt wird.

Luftdichtheit und Wärmedämmung
Unabhängig von der gewählten Montageart der Holzrahmenwände ist die Fuge zwischen Holzwand und Geschoßdecke in jedem Fall mit geeigneten Klebebändern luftdicht verschlossen wird.

Zu beachten ist, dass vor dem luftdichten Abkleben der Bodenfuge eventuell vorhandene Hohlräume zwischen Untergrund und Untergurt der Holzwand mit geeignetem Dämmmaterial - z.B: mit PU-Schaum verfüllt wird.

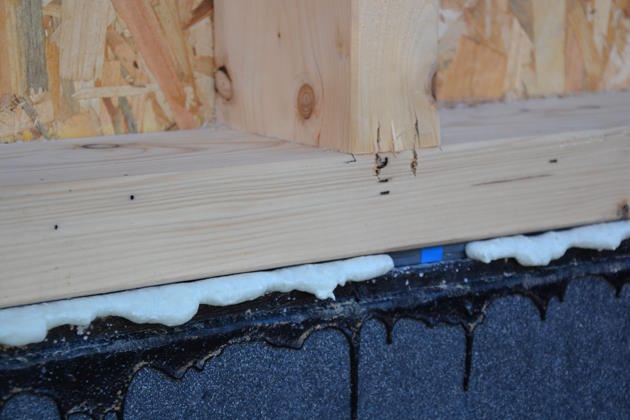

PU-Schaum in Hohlraum zwischen Untergurt Holzrahmenwand und BetondeckeBild: © bauimbild.com

Pos. 09B.03 Außenwand, Holzrahmen 30 cm, OSB

Herstellen von einseitig beplankten Außenwänden aus vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke, mit ...

Weiter in IHREM Muster-LV

Elementaufbau von innen nach außen:

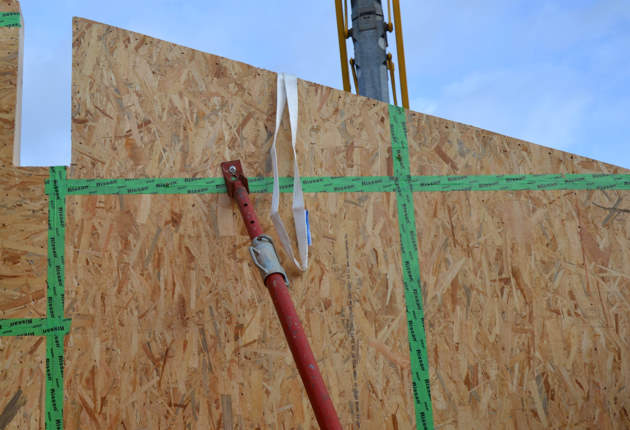

  • 1) 15 mm OSB-Platten, mit luftdicht abgeklebten Platten- und Elementstößen sowie Bauteil-Anschlüssen
  • 2) 300 mm "Konstruktionsholz 60 x 300 mm oder Doppelstegträger / leichte Holzbau I-Träger mit Holzgurten aus Furnierschichtholz und Hartfasersteg. Abstand / Raster 62,5 cm, mit ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

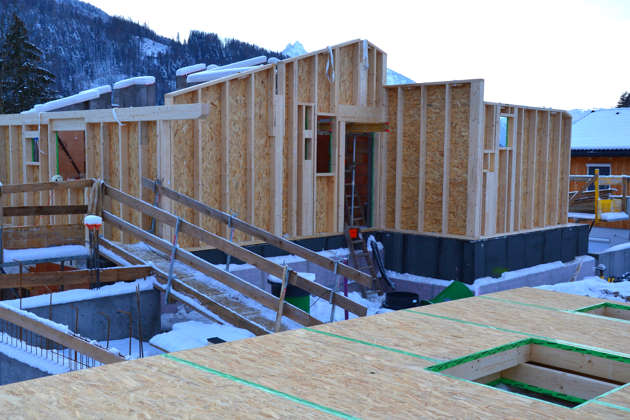

Hier ein Beispielbild einer Holzrahmenwand. Wählen Sie aus den angeführten  Leistungspositionen die Außenwand mit der für Ihr Bauvorhaben zutreffenden Wandstärke aus.

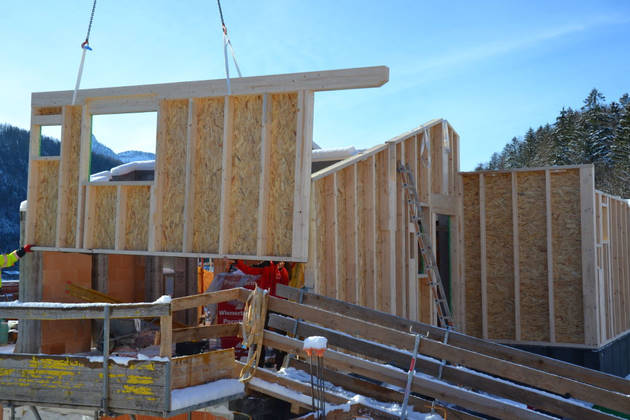

Beispiel Holzrahmenwände mit OSB-Platten für Dachgeschoß in HolzbauweiseBeispiel Holzrahmenwände (Bild: © bauimbild.com)

Pos. 09B.04 Außenwand, Holzrahmen 24 cm, OSB

Einheitspreis: XY € / m²

Pos. 09B.05 Außenwand, Holzrahmen 20 cm, OSB

Einheitspreis: XY € / m²

Pos. 09B.06 Außenwand, Holzrahmen 16 cm, OSB

Einheitspreis: XY € / m²

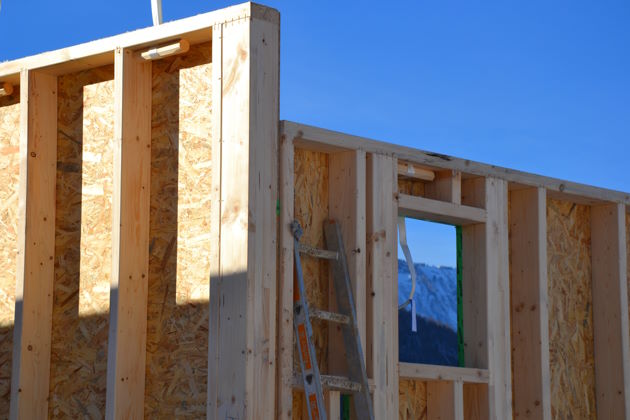

Außenwand Holzrahmenbau mit OSB-PlattenBiB Position 09B.06 (Bild: © bauimbild.com)

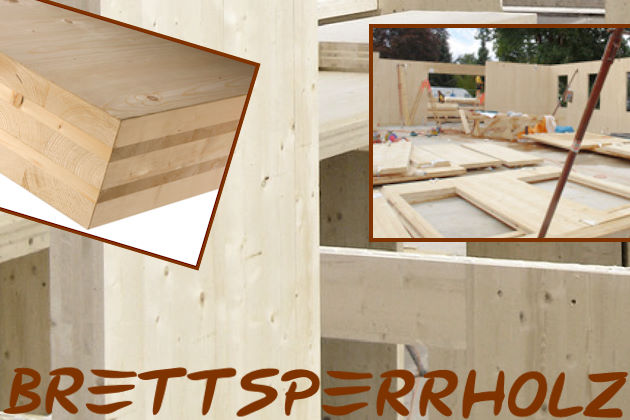

Pos. 09B.07 Außenwand, Holzrahmen 30 cm, Massivholz / Brettsperrholz

Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke, innenseitig mit verleimtem Massivholz ausgeführt. Mit Verbindung ...

Elementaufbau von innen nach außen:

  • 1) 100 mm Brettsperrholz, 3-lagig, Decklage mindestens 30 mm, innen als Sichtholz
  • 2) 300 mm Konstruktionsholz 60 x 300 mm oder Holzbau I-Träger, mit erforderlichen Auswechslungen und ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.08 Außenwand, Holzrahmen 24 cm, Massivholz / Brettsperrholz

Einheitspreis: XY € / m²

Pos. 09B.09 Außenwand, Holzrahmen 20 cm, Massivholz / Brettsperrholz

Einheitspreis: XY € / m²

Pos. 09B.10 Außenwand, Holzrahmen 16 cm, Massivholz / Brettsperrholz

Einheitspreis: XY € / m²

Pos. 09B.11 Innenwand, Holzrahmen 16 cm, OSB

Herstellen von einseitig beplankten Innenwänden aus vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke, mit ...

Elementaufbau:

  • 1) 15 mm OSB-Platten
  • 2) 160 mm Konstruktionsholz 60 x 160 mm, Achsabstand 62,5 cm, mit erforderlichen ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.12 Innenwand, Holzrahmen 10 cm, OSB

Einheitspreis: XY € / m²

Pos. 09B.13 Innenwand, Holzrahmen 10 cm, GF

Herstellen von einseitig beplankten Innenwänden aus vorgefertigten Wandelementen in Holzrahmen- / Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke, mit ...

Elementaufbau:

  • 1) 12,5 mm Gipsfaserplatte
  • 2) 100 mm "Konstruktionsholz 60 x 100 mm, Achsabstand 62,5 cm, mit ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / xx

Pos. 09B.14 Innenwand, Massivholz, 10 cm

Einheitspreis: XY € / m²

Pos. 09B.15 Innenwand, Holzrahmen 8 cm, GF

Einheitspreis: XY € / m²

Pos. 09B.16 Innenwand, Holzrahmen 6 cm, GF

Einheitspreis: XY € / m²

Pos. 09B.17 Geschoßdecke, Holzrahmen 20 cm, OSB

Herstellen einer Geschoßdecke aus vorgefertigten Deckenelementen in Holzrahmen- / Holztafelbauweise mit Konstruktionsholz aus Nadelholz in der angegebenen Stärke, mit allen ...

Elementaufbau von oben nach unten:

  • 1) 22 mm OSB-Platten, Stöße nach Erfordernis rieselsicher abgeklebt
  • 2) 200 mm Konstruktionsholz 80 x 200 mm, Achsabstand 62,5 cm

Deckenstärke / Dimensionierung Konstruktionsholz und Balkenabstand nach statischer Bemessung. Unverbindlicher Richtwert bei üblicher Nutzung:

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.18 Geschoßdecke, Holzrahmen 22 cm, OSB

Einheitspreis: XY € / m²

Pos. 09B.19 Geschoßdecke, Holzrahmen 24 cm, OSB

Einheitspreis: XY € / m²

Pos. 09B.20 Geschoßdecke, Massivholz, Brettsperrholz, 14 cm

Herstellen einer Geschoßdecke als Massivholzdecke in der angegebenen Stärke, aus vorgefertigten Deckenelementen aus Brettsperrholz, bestehend aus mindestens 5 Lagen verleimtem Massivholz / Nadelholz, Oberfläche Sichtqualität, mit allen Aussparungen und Deckenöffnungen. Mit ...

Unverbindlicher Richtwert bei üblicher Nutzung:

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.21 Geschoßdecke, Massivholz, Brettsperrholz, 16 cm

Einheitspreis: XY € / m²

Pos. 09B.22 Geschoßdecke, Massivholz, Brettsperrholz, 18 cm

Einheitspreis: XY € / m²

Pos. 09B.23 Geschoßdecke, Massivholz, Brettsperrholz, 20 cm

Einheitspreis: XY € / m²

Pos. 09B.24 Geschoßdecke, Massivholz, Brettstapel, 12 cm

Herstellen einer Geschoßdecke als Brettstapeldecke aus vorgefertigten Deckenelementen in der angegebenen Stärke, aus vernagelten / verdübelten Einzellamellen aus Nadelholz, mit ...

Unverbindlicher Richtwert bei üblicher Nutzung:

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.25 Geschoßdecke, Massivholz, Brettstapel, 14 cm

Einheitspreis: XY € / m²

Pos. 09B.26 Geschoßdecke, Massivholz, Brettstapel, 16 cm

Mustertext

Einheitspreis: XY € / m²

Pos. 09B.27 Geschoßdecke, Sichtbalken

Liefern und zur Herstellung von Geschoßdecken verlegen von Holzbalken und Unterzügen aus mehrfach verleimtem Balkenschichtholz, keilverzinkt, allseitig gehobelt und gefast. Bemessung laut statischer Berechnung.

Unverbindliche Richtwerte Balkenquerschnitt in cm (Breite x Stärke) für Holzbalken als Einfeldträger bei üblicher Nutzung und angenommenem Balkenabstand von 62,5 cm:

  • 8 x 20 cm für Spannweite bis ...
  • 8 x 22 cm für Spannweite bis ...
  • 10 x 22 cm für Spannweite bis ...
  • 12 x 24 cm für Spannweite bis ...
  • 12 x 26 cm für Spannweite bis ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

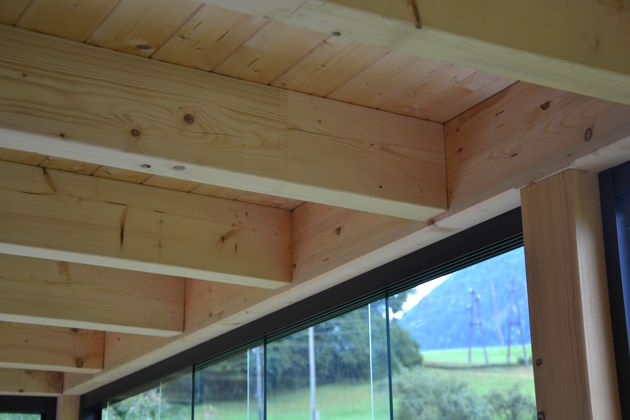

Sichtbalken HolzdeckeBiB Position 09B.27 (Bild: © bauimbild.com)

Pos. 09B.28 Sparschalung

Liefern und auf Unterseite von Holzbalken montieren einer Sparschalung aus gehobelten Fichtenholzbrettern, ca. 24 x 100 mm, Achsabstand ca. 40 cm.

Einheitspreis: XY € / m²

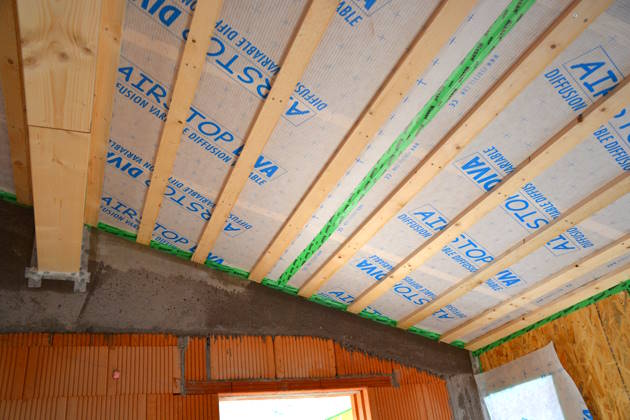

Sparschalung bei DachschrägeBiB Position 09B.28 (Bild: © bauimbild.com)

Pos. 09B.29 Federschiene, Schallschutzverbesserung

Liefern und auf Holzbalken montieren Federschienen aus verzinktem Stahl für die Montage von Gipsfaserplatten / Gipsplatten.

Angebotenes Produkt / Hersteller:

Einheitspreis: XY € / m²

Pos. 09B.30 Traglattung 8 cm, Installationsebene

Liefern und im Bereich von Außenwänden innenseitig auf die Luftdichtheitsebene von Holzkonstruktionen mittels Schwingbügel montieren einer Traglattung / Konterlattung aus Nadelholz zur Herstellung einer ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

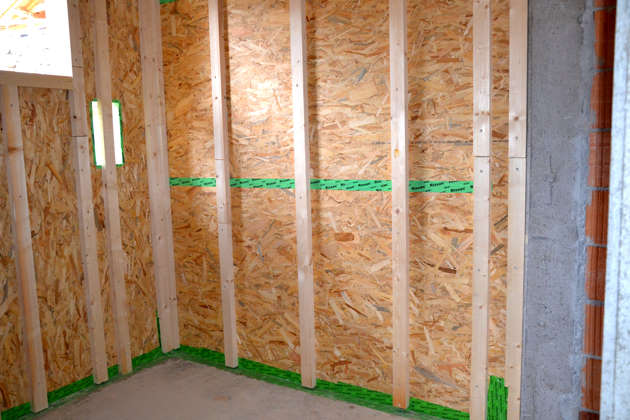

Holzrahmenwand innen mit Traglattung für InstallationsebeneBiB Position 09B.30 (Bild: © bauimbild.com)

Pos. 09B.31 Holzfaserdämmplatte, 60 mm

Liefern und auf Holzrahmenkonstruktion der Außenwände als Systembestandteil / Putzträgerplatte des Wärmedämm-Verbundsystems montieren von diffusionsoffenen Holzfaserplatten mit Nut und Feder. Einschließlich vollflächiger Spachtelung mit ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.32 MDF 15 mm, Außenwand

Liefern und außenseitig auf Holzrahmenkonstruktion für hinterlüftetes / belüftetes Außenwandsystem montieren von diffusionsoffenen Faserplatten mit Nut und Feder in der angegebenen Plattenstärke. Abrechnung nach ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.33 Fassadenbahn, Windbremse

Liefern und bei hinterlüfteten Fassaden montieren einer UV-beständigen, winddichten Fassadenbahn mit Selbstkleberand, sd ≤ 0,3m.

  • Angebotenes Produkt / Hersteller:

Einheitspreis: XY € / xx

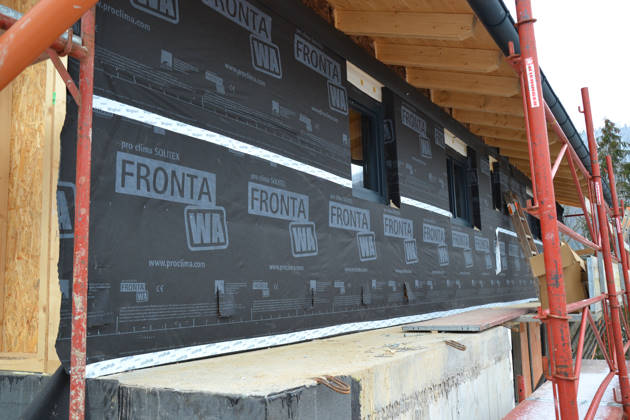

Fassadenbahn, Windbremse HolzbauBiB Position 09B.33 (Bild: © bauimbild.com)

Pos. 09B.34 Lattung, Hinterlüftung, 30 x 50 mm

Liefern und bei hinterlüfteten Fassaden mit zugelassenen Holzbauschrauben montieren einer Lattung als Grundlattung für Fassadenverkleidungen. Ausführung nach Erfordernis senkrecht oder waagrecht, bei Bedarf versetzt angeordnet.

  • Lattenquerschnitt: 30 x 50 mm
  • Achsabstand: 62,5 cm

Einheitspreis: XY € / m²

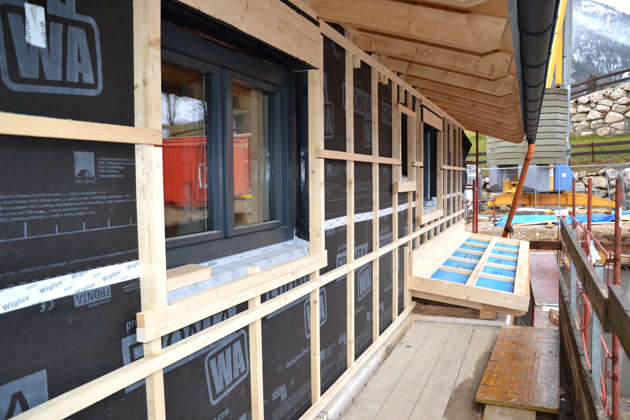

Lattung für Hinterlüftung Holzbau-AußenwandBiB Position 09B.34 (Bild: © bauimbild.com)

Pos. 09B.35 Fassade, Sturzschalung / Boden-Deckelschalung

Liefern und auf vorhandener Lattung montieren einer Außenwandverkleidung aus witterungsbeständigem Holz als hinterlüftete / belüftete Fassade, einschließlich ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

Pos. 09B.36 Fassade, Leisten- / Deckleistenschalung

Liefern und auf vorhandener Lattung montieren einer Außenwandverkleidung aus witterungsbeständigem Holz als hinterlüftete / belüftete Fassade, einschließlich ...

  • Bodenbrett: ca. 24 x 140 bis 165 mm
  • Deckleiste: ca. 24 x 50 bis 80 mm
  • Oberfläche: vierseitig gehobelt oder Feinsägeschnitt, Deckbretter mit 2 gefasten Längskanten

Im Sockelbereich sind ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

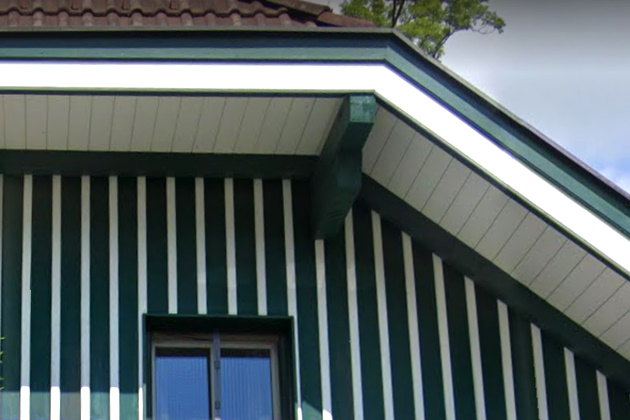

Leisten- / DeckleistenschalungBiB Position 09B.36 (Bild: © bauimbild.com)

Pos. 09B.37 Fassade, Profilholzschalung

Liefern und auf vorhandener Lattung montieren einer Außenwandverkleidung aus witterungsbeständigem Holz als hinterlüftete / belüftete Fassade, einschließlich ...

Ausführung nach Wahl des Auftraggebers als waagrechte oder senkrechte Nut- und Federschalung.

  • Brettprofil: ca. 22 x 130 bis 140 mm
  • Oberfläche: Sichtseite gehobelt, Kanten gefast

Im Sockelbereich sind die Öffnungen zur Belüftung der Fassade mit geeigneten Lüftungsgittern sicher vor Kleintieren und Insekten zu schützen. Bei vorgehängten hinterlüfteten Fassaden müssen auch bei den Entlüftungsöffnungen im Bereich von ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

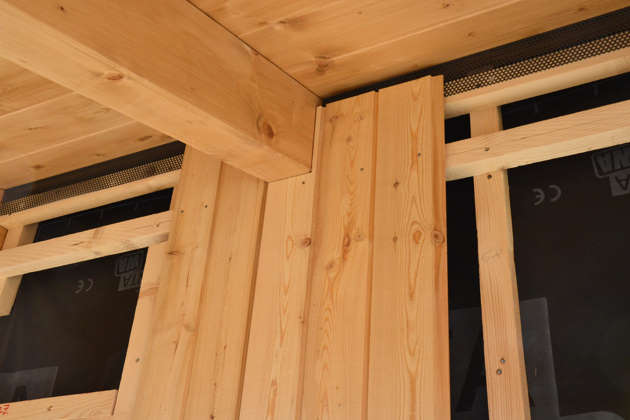

Profilholzschalung aus Lärchenholz für FassadeBiB Position 09.B.37 (Bild: © bauimbild.com)

Pos. 09B.38 Fassade, Rhombusschalung geschlossen, Lärche

Liefern und auf vorhandener Lattung montieren einer Außenwandverkleidung aus Lärchenholz als hinterlüftete / belüftete Fassade, einschließlich ...

System: Geschlossenes System mit Nut und Feder, optional mit ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

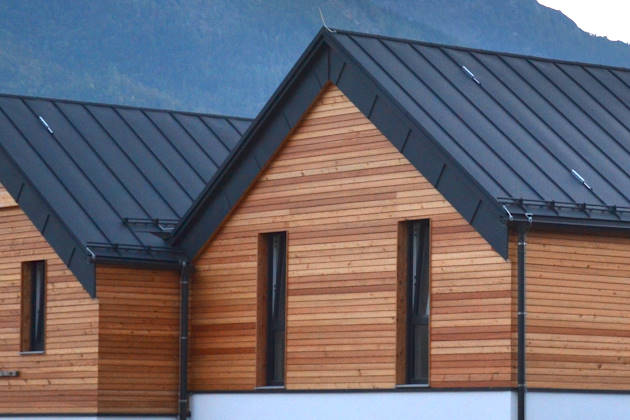

Fassade mit Rhombusschalung aus LärchenholzBiB Position 09B.38 (Bild: © bauimbild.com)

Pos. 09B.39 Fassade, Faserzement

Liefern und montieren von Großformat- Faserzementplatten als hinterlüftete / belüftete Fassade, mit zum System passender Unterkonstruktion. Einschließlich ...

Im Sockelbereich sind ...

Weiter in IHREM Muster-LV

Einheitspreis: XY € / m²

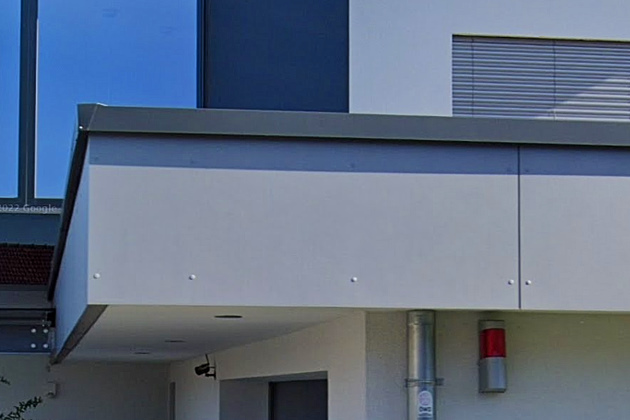

Attika mit Fassade aus FaserzementBiB Position 09B.39 (Bild: © bauimbild.com)

Pos. 09B.40 Fassade hinterlüftet, Vorgabe AG

Liefern und montieren einer Außenwandverkleidung / Bekleidung als hinterlüftete / belüftete Fassade, mit zum System passender Unterkonstruktion. Einschließlich ...

Weiter in IHREM Muster-LV

  • Vom Auftraggeber vorgegebenes Produkt:
  • Anbieter / Hersteller:
  • Typenbezeichnung:

Fachbücher über Holzbau- und Zimmermanns-Arbeiten für Bauherren und Planer

Hier finden Sie einige ausgewählte Bücher, die zu dieser Leistungsgruppe LG 09B Holzbau Einzel-Komponenten passen. Die Links zu unserem Fachbücher-Partner öffnen sicherheitshalber ein neues Fenster.
